কম রক্ষণাবেক্ষণের 360 ডিগ্রী ঘূর্ণন পিল ড্রাইভার. পূর্ণ স্লো সমাবেশ + 372 kN উচ্চ ফ্রিকোয়েন্সি কম্পন

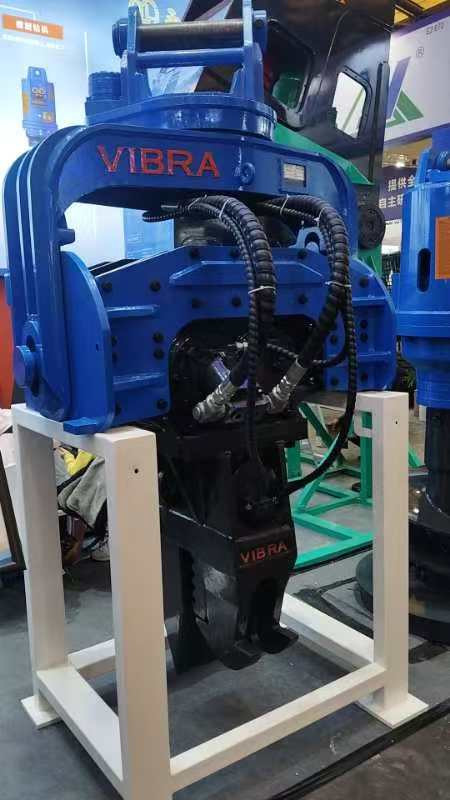

FV‑330R 360 ডিগ্রি পাইল ড্রাইভার হল একটি হাইড্রোলিক ভাইব্রেটরি সংযুক্তি যা 33-38 টন খননকারীদের জন্য ডিজাইন করা হয়েছে। এটি আমাদের R-সিরিজ (ঘূর্ণমান) পরিবারের অন্তর্গত, যেটিতে একটি নির্ভুল স্লিউ মেকানিজম রয়েছে যা সম্পূর্ণ 360 ডিগ্রী ক্রমাগত ঘূর্ণনের অনুমতি দেয় – এমন কাজের জন্য একটি গেম-চেঞ্জার যার জন্য সুনির্দিষ্ট পাইল ওরিয়েন্টেশন প্রয়োজন, বাধাগুলির আশেপাশে কাজ করা, বা টাইট প্যাটার্নে গাদা চালানো। একটি নির্দিষ্ট কোণ বা ±90° সুইং এর মধ্যে সীমাবদ্ধ প্রচলিত পাইল ড্রাইভারের বিপরীতে, FV‑330R অপারেটরকে ক্যারিয়ার মেশিনের স্থান পরিবর্তন না করে উভয় দিকে অসীমভাবে হাতুড়ি ঘোরাতে দেয়।

একটি পূর্ণাঙ্গ মেকানিজম সমাবেশ, একটি উচ্চ-চাপ রোটারি জয়েন্ট (40 MPa রেটিং), এবং একটি শক্তিশালী হাইড্রোলিক মোটর সহ নির্মিত, FV‑330R উচ্চ ফ্রিকোয়েন্সি কম্পন আউটপুট (2800 rpm) এবং 372 kN কেন্দ্রাতিগ শক্তি প্রদান করে। একই সময়ে, এর চিন্তাশীল নকশা - কম্পন-বিচ্ছিন্ন পায়ের পাতার মোজাবিশেষ এবং একটি পরিধান-প্রতিরোধী ঘূর্ণমান ইউনিয়ন সহ - একটি কম রক্ষণাবেক্ষণ খরচ ডিজাইনের ফলাফল যা নাটকীয়ভাবে ডাউনটাইম এবং পায়ের পাতার মোজাবিশেষ প্রতিস্থাপন খরচ হ্রাস করে। এই সংমিশ্রণটি FV‑330R কে দক্ষিণ-পূর্ব এশিয়া, ভারত এবং রাশিয়ায় অবকাঠামো প্রকল্পের চাহিদার জন্য আদর্শ করে তোলে।

FV‑330R হল একটি সত্যিকারের 360 ডিগ্রি ঘূর্ণন পাইল ড্রাইভার৷ একটি বৃহৎ ব্যাসের নির্ভুল ঘূর্ণন ভারবহন (90 টন পর্যন্ত অক্ষীয় টান ক্ষমতা, স্থায়ী শূন্য ব্যাকল্যাশ) এর জন্য ধন্যবাদ, হাতুড়ি কোনো যান্ত্রিক স্টপ ছাড়াই ক্রমাগত ঘুরতে পারে। অপারেটররা পারেন:

• খননকারীকে সরানো ছাড়াই শীট পাইল বা পাইপের পাইলগুলিকে প্রয়োজনীয় কোণে ঠিকভাবে সারিবদ্ধ করুন।

• বিদ্যমান কলাম, সেতু পিয়ার, বা ভূগর্ভস্থ ইউটিলিটিগুলির চারপাশে কাজ করুন।

• স্থান সীমিত যেখানে একটি পরিখা বা cofferdam ভিতরে থেকে গাদা অভিযোজন পরিবর্তন.
  ঘূর্ণনটি একটি উচ্চ-টর্ক হাইড্রোলিক মোটর দ্বারা চালিত এবং একটি পাইলট সার্কিটের মাধ্যমে নিয়ন্ত্রিত হয়, যা মসৃণ, ধাপবিহীন গতি সমন্বয়ের অনুমতি দেয়।

"সীমিত সুইং" সংযুক্তিগুলির বিপরীতে যেগুলি শুধুমাত্র 180° ঘোরে বা ম্যানুয়াল রিপজিশনের প্রয়োজন হয়, FV‑330R উভয় দিকে সম্পূর্ণ 360 ডিগ্রি একটানা ঘূর্ণন প্রদান করে৷ এই বৈশিষ্ট্যটি অন্ধ দাগগুলি দূর করে এবং অপারেটরকে খননকারীকে পুনর্নির্মাণ করা বন্ধ না করে জটিল পাইলিং সিকোয়েন্সগুলি সম্পাদন করতে সক্ষম করে। একটি বাঁকানো প্রান্তিককরণ বরাবর ইন্টারলকিং শীট পাইল চালানোর সময় (উদাহরণস্বরূপ, কফার্ডাম বা রাখা দেয়ালগুলির জন্য), ক্রমাগত ঘূর্ণন নিশ্চিত করে যে প্রতিটি গাদা আগেরটির সাথে পুরোপুরি মিলে গেছে। ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন দৈর্ঘ্য এবং ভারী ক্ল্যাম্প সমাবেশ 12 মিটার পর্যন্ত গাদা হ্যান্ডেল করার জন্য যথেষ্ট।

সম্পূর্ণ স্লিউ মেকানিজম অ্যাসেম্বলিতে একটি নকল অভ্যন্তরীণ রিং, ইন্ডাকশন-কঠিন গিয়ার দাঁত সহ একটি বাইরের রিং এবং উচ্চ-ক্ষমতার রোলার বিয়ারিং থাকে। মূল স্পেসিফিকেশন:

• অক্ষীয় টান রেটিং: 90 টন (গভীরভাবে এমবেডেড পাইলস বের করতে সক্ষম)

• রেডিয়াল লোড ক্ষমতা: 38 টন এক্সকাভেটর বুম ফোর্সের সাথে মিলেছে

• স্থায়ী শূন্য ব্যাকল্যাশ - সুনির্দিষ্ট অবস্থান এবং কম কম্পন পরিধানের জন্য গুরুত্বপূর্ণ

• ধুলো এবং জলের বিরুদ্ধে সীলমোহর (বিয়ারিং-এ IP65 রেটিং)
  এই স্লিউ মেকানিজমটি একটি উচ্চ-চাপের ঘূর্ণায়মান জয়েন্ট (40 MPa কাজের চাপ, 12-মাসের ওয়ারেন্টি) দিয়ে সজ্জিত যা ঘূর্ণনের সময় কম্পনকারী মোটরে তেল সরবরাহ করে। প্রচলিত পায়ের পাতার মোজাবিশেষ যা মোচড় এবং ঘষা, ঘূর্ণমান জয়েন্ট হ্যাঙ্গার সাপেক্ষে পায়ের পাতার মোজাবিশেষ স্থির রাখে, সম্পূর্ণরূপে ঘর্ষণ-প্ররোচিত বিস্ফোরণ ব্যর্থতা দূর করে।

FV‑330R একটি উচ্চ ফ্রিকোয়েন্সি কম্পন আউটপুট 2800 rpm (পরিসীমার মধ্যে সামঞ্জস্যযোগ্য) এবং 372 kN এর একটি কেন্দ্রাতিগ শক্তি তৈরি করে। এককেন্দ্রিক মুহূর্ত হল 6.8 kgm, একটি তিন-অকেন্দ্রিক-শ্যাফ্ট ডিজাইন (আমাদের স্ট্যান্ডার্ড ভাইব্রেটরি নীতি অনুসারে) দ্বারা অর্জিত। উচ্চ ফ্রিকোয়েন্সি স্তূপের চারপাশের মাটিকে তরল করে, ঘর্ষণ প্রতিরোধ ক্ষমতা 70% পর্যন্ত হ্রাস করে। ব্যবহারিক পরিভাষায়:

• একটি 12 মিটার ইস্পাত পাত স্তূপ মাঝারি-ঘন বালিতে 90 সেকেন্ডেরও কম সময়ে চালিত হতে পারে।

• পূর্বে চালিত পাইলস নিষ্কাশন নিষ্পত্তির কয়েক মাস পরেও অনায়াসে হয়ে যায়।

• কম্পন শুধুমাত্র উল্লম্ব (অনুভূমিক বাহিনী বাতিল), খননকারী বুম এবং অপারেটর আরাম রক্ষা করে।
  নিম্ন-ফ্রিকোয়েন্সি হ্যামারের তুলনায়, FV‑330R এর উচ্চ ফ্রিকোয়েন্সি আশেপাশের কাঠামোতে শব্দ এবং কম্পন সংক্রমণকেও কমিয়ে দেয় - শহুরে প্রকল্পগুলির জন্য একটি সুবিধা।

FV‑330R একটি কম রক্ষণাবেক্ষণের খরচ ডিজাইনকে অন্তর্ভুক্ত করে যা প্রচলিত পাইল ড্রাইভারগুলির সবচেয়ে সাধারণ পয়েন্টকে সরাসরি সম্বোধন করে: হাইড্রোলিক হোসেসের ঘর্ষণ বিস্ফোরণ। আমাদের সমাধান:

• উচ্চ-চাপ ঘূর্ণমান জয়েন্ট মোটর তেল বহন করে; পায়ের পাতার মোজাবিশেষ ঘূর্ণন না, তাই কোন মোচড়, ঘষা, বা বুম বিরুদ্ধে chafing.

• রোটারি জয়েন্টকে 40 MPa (32 MPa সিস্টেমের চাপের উপরে) রেট করা হয়েছে, শক্ত সিল সহ যা 3000+ অপারেটিং ঘন্টা স্থায়ী হয়।

• যথার্থ স্লিউ বিয়ারিং এর জন্য কেন্দ্রীভূত স্তনবৃন্তের মাধ্যমে শুধুমাত্র দ্বি-সাপ্তাহিক গ্রীসিং প্রয়োজন; স্বাভাবিক ব্যবহারের অধীনে কোন নির্ধারিত প্রতিস্থাপন।

• সমস্ত জলবাহী উপাদান (মোটর, ভালভ ব্লক) আন্তর্জাতিক প্রথম-স্তরের ব্র্যান্ডগুলি থেকে নেওয়া হয়, যা ফুটো ঝুঁকি হ্রাস করে৷
  ফিল্ড ডেটা দেখায় যে আমাদের R-সিরিজ পাইল ড্রাইভারের মালিকরা নন-রোটারি ডিজাইনের তুলনায় পায়ের পাতার মোজাবিশেষ প্রতিস্থাপন এবং সম্পর্কিত মেরামতের জন্য 60% কম খরচ করে। এটি বিশেষত দূরবর্তী কাজের সাইটগুলিতে মূল্যবান (যেমন, রাশিয়ান পাইপলাইন বা ভারতীয় গ্রামীণ সেতু) যেখানে পরিষেবা সমর্থন সীমিত।

• দক্ষিণ-পূর্ব এশিয়া - শহুরে উচ্চ-উত্থান এবং মেট্রো প্রকল্পগুলির জন্য ঘনবসতিপূর্ণ স্থানে সুনির্দিষ্ট পাইল বসানো প্রয়োজন। সম্পূর্ণ 360 ডিগ্রী ক্রমাগত ঘূর্ণন খননকারীকে সরানো ছাড়াই বিদ্যমান ভিত্তিগুলির মধ্যে কাজ করার অনুমতি দেয়। কম রক্ষণাবেক্ষণ খরচ নকশা ইন্দোনেশিয়া এবং ফিলিপাইনের মত দ্বীপপুঞ্জের দেশগুলিতে খুচরা যন্ত্রাংশের জন্য লজিস্টিক খরচ হ্রাস করে।

• ভারত - খরচ-সংবেদনশীল ঠিকাদাররা কম রক্ষণাবেক্ষণের খরচ ডিজাইনকে মূল্য দেয় কারণ প্রচলিত হাতুড়িতে পায়ের পাতার মোজাবিশেষ ব্যর্থতা একটি ঘন ঘন খরচ। সেতু মেরামত এবং ফ্লাইওভার নির্মাণের সময় 90-টন অক্ষীয় টান সহ সম্পূর্ণ মেকানিজম সমাবেশ চালিত পাইলস নিষ্কাশন পরিচালনা করে। উচ্চ ফ্রিকোয়েন্সি কম্পন আউটপুট গাঙ্গেয় সমতলের বৈচিত্র্যময় পলি মাটিতে ভাল কাজ করে।

• রাশিয়া - কঠোর শীত এবং দূরবর্তী সাইটগুলি নির্ভরযোগ্যতা দাবি করে। রোটারি জয়েন্ট এবং সিলড স্লিউ বিয়ারিং সঠিক হাইড্রোলিক ফ্লুইড সহ -30 ডিগ্রি সেলসিয়াস তাপমাত্রায় কাজ করে। ক্রমাগত ঘূর্ণন (কোনও স্টপ নয়) পাইপলাইন অ্যাঙ্কর ব্লক এবং পারমাফ্রস্ট ফাউন্ডেশনের জন্য পাইলিংয়ের গতি বাড়ায়। পায়ের পাতার মোজাবিশেষ মোচড় ছাড়া ঘোরানোর ক্ষমতা ঠান্ডা-ভঙ্গুর পায়ের পাতার মোজাবিশেষ একটি সাধারণ ব্যর্থতা বিন্দু দূর করে।
