হাই-ফ্লো মিউজিং ভালভ ইউনিট এবং ইন্টিগ্রেটেড কন্ট্রোল ভালভ সমাবেশের সাথে হাইড্রোলিক ইমপ্যাক্ট হ্যামার

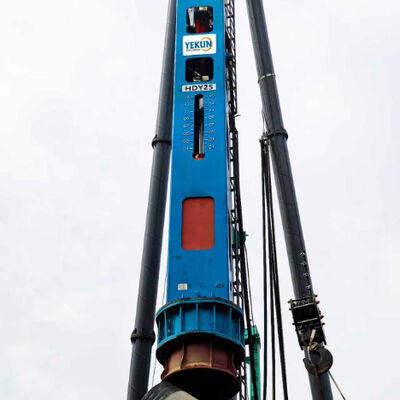

HDY25 হাইড্রোলিক ইমপ্যাক্ট হ্যামার হল আমাদের HDY সিরিজের ফ্ল্যাগশিপ মডেল, যা দক্ষিণ-পূর্ব এশিয়া, ভারত এবং রাশিয়া জুড়ে সর্বাধিক চাহিদাযুক্ত পাইলিং প্রকল্পের জন্য ডিজাইন করা হয়েছে। 375 kN·m সর্বোচ্চ স্ট্রাইক এনার্জি, একটি 25,000 কেজি স্ট্রাইকিং বডি এবং উন্নত হাইড্রোলিক উদ্ভাবনের সাথে, HDY25 অতুলনীয় উত্পাদনশীলতা প্রদান করে। এই মেশিনে পাঁচটি মূল প্রকৌশল অগ্রগতি অন্তর্ভুক্ত করা হয়েছে: একটি উচ্চ-প্রবাহ মার্জিং ভালভ ইউনিট, একটি সমন্বিত কন্ট্রোল ভালভ সমাবেশ, স্ব-লুব্রিকেটিং বিয়ারিং কম রক্ষণাবেক্ষণ, সুনির্দিষ্ট পজিশনিং সার্ভো নিয়ন্ত্রণ, এবং একটি কম রক্ষণাবেক্ষণ খরচ নকশা। একসাথে, এই বৈশিষ্ট্যগুলি চরম জলবায়ুতে নির্ভরযোগ্য অপারেশন নিশ্চিত করে - গ্রীষ্মমন্ডলীয় তাপ থেকে সাইবেরিয়ান হিম পর্যন্ত।

HDY25 একটি অনন্য পাম্প ট্রেন দ্বারা চালিত: দুটি Rexroth A11VLO260 ভেরিয়েবল ডিসপ্লেসমেন্ট এক্সিয়াল পিস্টন পাম্প এবং একটি পার্কার T67DB ডাবল ভ্যান পাম্প সিরিজে সংযুক্ত৷ হাই-ফ্লো মার্জিং ভালভ ইউনিট বুদ্ধিমত্তার সাথে হাতুড়ি চক্রের উত্তোলন পর্বের সময় তিনটি পাম্পের আউটপুটকে একত্রিত করে। এই ভালভ ইউনিট 900 L/min পর্যন্ত (D550 পাওয়ার স্টেশন থেকে) সিলিন্ডারে নির্দেশ করে, 25-টন পিস্টনকে দ্রুত বাড়ায়। ড্রপ ফেজ চলাকালীন, উচ্চ-প্রবাহ মার্জিং ভালভ ইউনিট শক্তি সঞ্চয় করতে এবং অতিরিক্ত গরম হওয়া রোধ করতে প্রবাহ হ্রাস করে। ফলাফল হল প্রচলিত একক-পাম্প হাতুড়ির তুলনায় একটি 25% দ্রুত চক্র সময়, যা সরাসরি প্রতি শিফটে চালিত আরও বেশি পাইলে রূপান্তরিত হয়।

HDY25 এর হাইড্রোলিক সার্কিটের মূল অংশে সিলিন্ডার ব্লকে সরাসরি মাউন্ট করা ইন্টিগ্রেটেড কন্ট্রোল ভালভ অ্যাসেম্বলি রয়েছে। এই সমাবেশে কার্টিজ ভালভ, সোলেনয়েড ভালভ এবং সিকোয়েন্স ভালভগুলি একটি কমপ্যাক্ট ম্যানিফোল্ডে থাকে। ইন্টিগ্রেটেড কন্ট্রোল ভালভ সমাবেশ বাহ্যিক হোসিং এবং সম্ভাব্য লিক পয়েন্টগুলি দূর করে। যখন সোলেনয়েড ভালভ কন্ট্রোলার থেকে একটি বৈদ্যুতিক সংকেত পায়, তখন কার্টিজ ভালভ তাত্ক্ষণিকভাবে খোলে, যা পিস্টনকে মাধ্যাকর্ষণ এবং উচ্চ-চাপের তেলের অধীনে ত্বরান্বিত করতে দেয়। সিকোয়েন্স ভালভ নিশ্চিত করে যে ড্রপ শুরু হওয়ার আগে উত্তোলন পর্যায়টি সম্পূর্ণভাবে সম্পূর্ণ হয়। এই ইন্টিগ্রেটেড কন্ট্রোল ভালভ অ্যাসেম্বলি প্রতিক্রিয়ার সময়কে 50 মিলিসেকেন্ডের কম কমিয়ে দেয়, অপারেটরকে প্রতিটি ধাক্কায় সুনির্দিষ্ট নির্দেশ দেয়।

HDY25 ধুলোবালি, কর্দমাক্ত, এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম পরিবেশে কাজ করে। পরিধানের বিরুদ্ধে লড়াই করার জন্য, হাতুড়ি কোর গাইডগুলি স্ব-তৈলাক্তকরণ বহনকারী কম রক্ষণাবেক্ষণের উপাদানগুলির সাথে লাগানো হয়। এই বিয়ারিংগুলি শক্ত লুব্রিকেন্ট দ্বারা গর্ভবতী উচ্চ-শক্তির ব্রোঞ্জ দিয়ে তৈরি। প্রচলিত গ্রীস-লুব্রিকেটেড বিয়ারিং-এর বিপরীতে, স্ব-তৈলাক্ত বিয়ারিং কম রক্ষণাবেক্ষণের নকশায় দৈনিক গ্রীসিংয়ের প্রয়োজন হয় না। এটি দখল ছাড়াই উচ্চ প্রভাব লোড এবং তাপমাত্রা ওঠানামা সহ্য করে। রাশিয়ান পাইলিং ঠিকাদারদের ফিল্ড ডেটা দেখায় যে স্ব লুব্রিকেটিং বিয়ারিং কম রক্ষণাবেক্ষণ গাইড পরিষেবা জীবন 300% বাড়িয়ে দেয় এবং রুটিন রক্ষণাবেক্ষণের সময় 80% কমিয়ে দেয়। উচ্চ আর্দ্রতা এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম পলি সহ দক্ষিণ-পূর্ব এশীয় প্রকল্পগুলির জন্য, এই বৈশিষ্ট্যটি একটি গেম পরিবর্তনকারী।

আধুনিক পাইলিং শুধু শক্তি নয়, নির্ভুলতার দাবি রাখে। HDY25 বৈদ্যুতিক সিস্টেমের সাথে একত্রিত সুনির্দিষ্ট পজিশনিং সার্ভো কন্ট্রোল বৈশিষ্ট্যযুক্ত। একটি নিয়ামক সিলিন্ডারে স্ট্রোক সেন্সর থেকে রিয়েল-টাইম প্রতিক্রিয়া গ্রহণ করে। সুনির্দিষ্ট পজিশনিং সার্ভো কন্ট্রোল অ্যালগরিদম ±5 মিমি নির্ভুলতার সাথে পিস্টন স্ট্রোকের দৈর্ঘ্য নিয়ন্ত্রণ করতে সোলেনয়েড ভালভের সময়কে সামঞ্জস্য করে। অপারেটররা কন্ট্রোল প্যানেলের মাধ্যমে একটি নির্দিষ্ট স্ট্রোক সেট করতে পারে - উদাহরণস্বরূপ, সূক্ষ্ম ফিনিশিং ব্লোর জন্য একটি ছোট স্ট্রোক বা সর্বোচ্চ শক্তির জন্য সম্পূর্ণ 1500 মিমি স্ট্রোক। এই সুনির্দিষ্ট পজিশনিং সার্ভো কন্ট্রোল গাদা মাথার ক্ষতি প্রতিরোধ করে, উপাদানের বর্জ্য হ্রাস করে এবং ঢালু মাটিতেও উল্লম্ব প্রান্তিককরণ নিশ্চিত করে। ভারতীয় ব্রিজ ফাউন্ডেশন বা ইন্দোনেশিয়ান হাই-রাইজ প্রকল্পগুলিতে, এই স্তরের নিয়ন্ত্রণ অমূল্য।

দীর্ঘমেয়াদী খরচ কমাতে HDY25-এর প্রতিটি উপাদান বেছে নেওয়া হয়েছে। কম রক্ষণাবেক্ষণের খরচের নকশাটি আন্তর্জাতিকভাবে প্রমাণিত অংশগুলির সাথে শুরু হয়: Trelleborg সিলিন্ডার সিল (5000 ঘণ্টার বেশি পরিষেবার জীবন), হেড্রিক রিটার্ন ফিল্টার (10 μm পরম পরিস্রাবণ), এবং Rexroth পাম্প (10,000 ঘণ্টার জন্য পরীক্ষা করা)। কম রক্ষণাবেক্ষণের খরচের ডিজাইনে থার্মোস্ট্যাটিক কন্ট্রোল সহ একটি বৃহৎ-ক্ষমতার থ্রি-ইন-ওয়ান তেল কুলারও রয়েছে, যা 45 ডিগ্রি সেন্টিগ্রেড পরিবেষ্টিত পরিস্থিতিতেও হাইড্রোলিক তেলের তাপমাত্রা 65°C এর নিচে রাখে - শীতল তেল মানে দীর্ঘ সীল এবং পাম্পের আয়ু। পাওয়ার স্টেশনটিতে একটি উচ্চ-মাউন্ট করা জ্বালানী ট্যাঙ্ক এবং জোরপূর্বক অভ্যন্তরীণ বায়ুচলাচল রয়েছে, যা পাম্প গহ্বর এবং মোটর তাপের চাপ কমায়। সামগ্রিকভাবে, কম রক্ষণাবেক্ষণের খরচ ডিজাইন প্রতিযোগী হাইড্রোলিক হ্যামারের তুলনায় আনুমানিক 35% দ্বারা বার্ষিক রক্ষণাবেক্ষণ খরচ কমিয়ে দেয়।

দক্ষিণ-পূর্ব এশিয়ার জন্য (ইন্দোনেশিয়া, থাইল্যান্ড, ভিয়েতনাম, ফিলিপাইন):

• স্ব-তৈলাক্ত ভারবহন কম রক্ষণাবেক্ষণ উচ্চ আর্দ্রতা এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম মাটি দৈনিক গ্রীসিং ছাড়াই পরিচালনা করে।

• উচ্চ-প্রবাহ মার্জিং ভালভ ইউনিট নরম গ্রাউন্ড পাইলিংয়ের জন্য দ্রুত সাইক্লিং প্রদান করে।

• কম রক্ষণাবেক্ষণের খরচের নকশা প্রত্যন্ত দ্বীপগুলিতে ডাউনটাইম হ্রাস করে যেখানে পরিষেবার অভাব রয়েছে।

ভারতের জন্য:

• সুনির্দিষ্ট পজিশনিং সার্ভো নিয়ন্ত্রণ পরিবর্তনশীল কালো তুলো মাটি এবং শিলা স্তরে গাদা অখণ্ডতা নিশ্চিত করে।

• ইন্টিগ্রেটেড কন্ট্রোল ভালভ সমাবেশ এমনকি পাওয়ার ওঠানামার সাথেও নির্ভরযোগ্য সুইচিং অফার করে।

• কম রক্ষণাবেক্ষণ খরচ ডিজাইন মূল্য-সংবেদনশীল ঠিকাদারদের জন্য অপারেটিং খরচ কমিয়ে দেয়।

রাশিয়ার জন্য:

• স্ব-তৈলাক্ত বহনকারী কম রক্ষণাবেক্ষণ সাব-জিরো তাপমাত্রায় গ্রীস ঘন না করে সঞ্চালিত হয়।

• হাই-ফ্লো মার্জিং ভালভ ইউনিট ভারী হিমায়িত মাটিতে শক্তির ঘনত্ব বজায় রাখে।

• Trelleborg সীল সঙ্গে শ্রমসাধ্য নির্মাণ ঠান্ডা লিক প্রতিরোধ.

প্রশ্ন 1: উচ্চ-প্রবাহ মার্জিং ভালভ ইউনিট কীভাবে দ্বৈত পাম্প ফ্লো মার্জিং সিস্টেম থেকে আলাদা?
উত্তর: উচ্চ-প্রবাহ মার্জিং ভালভ ইউনিট তিনটি পাম্প উত্স (দুটি অক্ষীয় পিস্টন + একটি ভ্যান পাম্প) একটি একক অপ্টিমাইজড প্রবাহ প্রবাহে একত্রিত করে, যেখানে একটি দ্বৈত পাম্প সিস্টেম শুধুমাত্র দুটিকে একত্রিত করে। এটি দ্রুত পিস্টন উত্তোলনের জন্য HDY25-কে উচ্চতর পিক ফ্লো – 900 L/min – দেয়।

প্রশ্ন 2: কি ইন্টিগ্রেটেড কন্ট্রোল ভালভ সমাবেশকে ঐতিহ্যগত ভালভ ব্লকের চেয়ে বেশি নির্ভরযোগ্য করে তোলে?
উত্তর: এটি বাহ্যিক পাইপিং দূর করে, চাপ কমায় এবং সোলেনয়েড এবং কার্টিজ ভালভকে এক বহুগুণে কেন্দ্রীভূত করে। কম সংযোগ মানে কম ফাঁস এবং দ্রুত প্রতিক্রিয়া।

প্রশ্ন 3: স্ব-তৈলাক্তকরণ বিয়ারিং কম রক্ষণাবেক্ষণের জন্য আমার কি বিশেষ সরঞ্জামের প্রয়োজন?
উত্তর: না। এই বিয়ারিং-এর জন্য কোনো তৈলাক্তকরণ সরঞ্জামের প্রয়োজন হয় না। রুটিন চেকের সময় পরিদর্শন দৃশ্যমান। প্রতিস্থাপন ব্যবধান সাধারণত 4000-5000 ঘন্টা হয়।

প্রশ্ন 4: সুনির্দিষ্ট পজিশনিং সার্ভো নিয়ন্ত্রণ কি অসম স্থলের জন্য ক্ষতিপূরণ দিতে পারে?
উঃ হ্যাঁ। সিস্টেমটি অপারেটরকে প্রাথমিক প্রান্তিককরণের আঘাতের জন্য একটি হ্রাস স্ট্রোক সেট করার অনুমতি দেয়। স্ট্রোক সেন্সর সামঞ্জস্যপূর্ণ প্রভাব শক্তি বজায় রাখার জন্য বন্ধ-লুপ প্রতিক্রিয়া প্রদান করে।

প্রশ্ন 5: কিভাবে কম রক্ষণাবেক্ষণ খরচ ডিজাইন ওয়ারেন্টি এবং অংশ প্রাপ্যতা প্রভাবিত করে?
উত্তর: আমরা সিঙ্গাপুর, মুম্বাই এবং মস্কোর আঞ্চলিক গুদামগুলিতে সমস্ত প্রধান উপাদান (সিল, ফিল্টার, পাম্প, ভালভ) স্টক করি। স্ট্যান্ডার্ড ওয়ারেন্টি হল 12 মাস বা 2000 ঘন্টা।

HDY25 হাইড্রোলিক ইমপ্যাক্ট হ্যামার হাই-ফ্লো মার্জিং ভালভ ইউনিট, ইন্টিগ্রেটেড কন্ট্রোল ভালভ অ্যাসেম্বলি, সেলফ লুব্রিকেটিং বিয়ারিং কম রক্ষণাবেক্ষণ, সুনির্দিষ্ট পজিশনিং সার্ভো কন্ট্রোল এবং কম রক্ষণাবেক্ষণের খরচ ডিজাইনের মাধ্যমে ক্লাস-লিডিং পারফরম্যান্স সরবরাহ করে। আপনি রাশিয়ান পেট্রোকেমিক্যাল প্ল্যান্টে স্টিলের পাইপের পাইল চালাচ্ছেন, ভারতীয় মেট্রোর সম্প্রসারণে প্রিকাস্ট কংক্রিটের পাইল বা থাই সোলার ফার্মে ফটোভোলটাইক পাইল ফাউন্ডেশন চালাচ্ছেন, HDY25 আপনার প্রয়োজনীয় শক্তি, নির্ভুলতা এবং অর্থনীতি সরবরাহ করে। সাইট-নির্দিষ্ট সুপারিশ এবং একটি প্রতিযোগিতামূলক উদ্ধৃতি জন্য আমাদের সাথে যোগাযোগ করুন.
