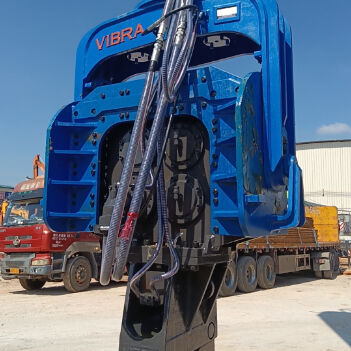

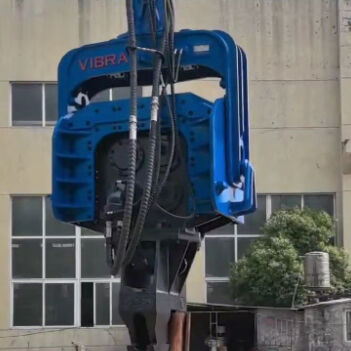

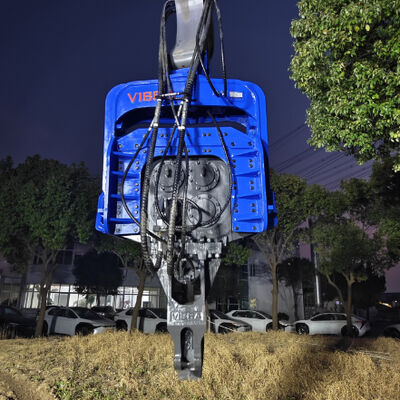

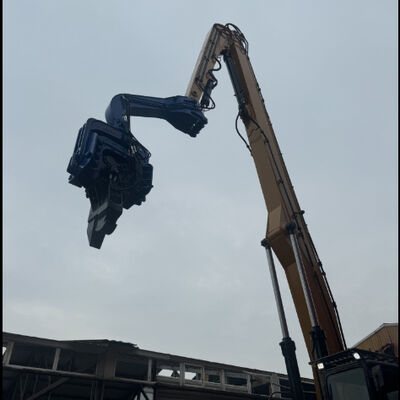

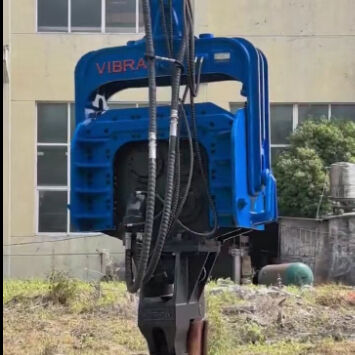

FV-700 ডুয়াল পাম্প ফ্লো মার্জিং সিস্টেম পিল ড্রাইভার

  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
  • FV-700 Dual Pump Flow Merging System Pile Driver – Low Maintenance Cost Design & 915 kN Impact Force
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম VIBRA
সাক্ষ্যদান ISO 9001:2015
মডেল নম্বার এফভি -700
ন্যূনতম চাহিদার পরিমাণ 1 সেট
মূল্য আলোচনাযোগ্য
প্যাকেজিং বিবরণ 4 থেকে 10 সিবিএম ， প্যালেট এবং কাঠের বাক্সগুলি
ডেলিভারি সময় 7-30 দিন
পরিশোধের শর্ত টি/টি
যোগানের ক্ষমতা 15 সেট/মাস
পণ্যের বিবরণ
কম্পন ফ্রিকোয়েন্সি 2600 RPM উদ্ভট মুহূর্ত 12.3 কেজি
অপারেশন চাপ 32 এমপিএ কর্মধারা 380 L/মিনিট
কেন্দ্রাতিগ বল 915 কে.এন সর্বোচ্চ পাইল দৈর্ঘ্য 24 মি
হাতের ওজন 1000 কেজি হাতুড়ি ওজন 3850 কেজি
উপযুক্ত খননকারী 65~75 টন
বিশেষভাবে তুলে ধরা

উচ্চ-টর্ক হাইড্রোলিক পাইল ড্রাইভার

,

চারটি অদ্ভুত পিল ড্রাইভার

,

৬৫-৭৫ টন এক্সকাভেটর পাইল ড্রাইভার
একটি বার্তা রেখে যান
পণ্যের বর্ণনা
পরিচিতি

এফভি-৭০০ হল একটি ভারী-ব্যবহারের চারটি অদ্ভুত যন্ত্রপাতি সিস্টেম পিল ড্রাইভার যা ৬৫-৭৫ টনের খননকারীর জন্য ডিজাইন করা হয়েছে, যা বড় ইস্পাত শীট পিল, ইস্পাত কেসিং,এবং 24 মিটার পর্যন্ত দৈর্ঘ্যের পিসি হাইব্রিড পাইলএই মেশিনটি একটি ডুয়াল পাম্প ফ্লো মেশিং সিস্টেম ব্যবহার করে যা চাহিদা অনুযায়ী হাইড্রোলিক প্রবাহকে ৩৮০ লিটার/মিনিট থেকে ৭০০ লিটার/মিনিট (১.৫ ইঞ্চি পাইপিং সহ) পর্যন্ত বৃদ্ধি করে।ঘন পাথর মাটি অতিক্রম করার জন্য ব্যতিক্রমী উত্তেজনার শক্তি (915 কেএন) সরবরাহ করেগিয়ারবক্সের অভ্যন্তরে একটি ইন্টিগ্রেটেড লেয়ার স্ব-লুব্রিকেশন সিস্টেম সহ নিম্ন রক্ষণাবেক্ষণ ব্যয় নকশা দৈনন্দিন গ্রাইসিং এড়ায়,নাটকীয়ভাবে বহন জীবন প্রসারিত, এবং মোট মালিকানার খরচ হ্রাস করে। কম গোলমাল পরিবেশ বান্ধব অপারেশন (হাইড্রোলিক ড্রাইভ বনাম ডিজেল হ্যামার) সঙ্গে, FV-700 কঠোর শহুরে এবং পরিবেশগত গোলমাল প্রবিধান পূরণ করে।তার বিশাল শক্তি সত্ত্বেও, কমপ্যাক্ট কাঠামো সীমিত স্থান নকশা সামগ্রিক মাত্রা ন্যূনতম রাখে, এটি congested বন্দর ইয়ার্ড, সেতু abutments কাজ করার অনুমতি দেয়,এবং শিল্প সাইট যেখানে ঐতিহ্যগত বড় পিল ড্রাইভার মাপসই করা যাবে না. জার্মান FAG bearings, মূল পার্কার মোটর, একটি সুপার-শক্তিশালী ঢালাই ইস্পাত clamps (650 kN clamping force) এবং একটি ইলেকট্রনিক নিয়ন্ত্রণ সিস্টেম দিয়ে সজ্জিত,দক্ষিণ-পূর্ব এশিয়ায় মেগা পরিকাঠামো প্রকল্পের জন্য এফভি-৭০০ হল চূড়ান্ত সমাধান, ভারত, এবং রাশিয়া।

মূল বৈশিষ্ট্য ও সুবিধা (পাঁচটি কীওয়ার্ড একত্রিত করা)
বৈশিষ্ট্য বৃহত আকারের পিলিং প্রকল্পের জন্য সুবিধা
চারটি অদ্ভুত যন্ত্রপাতি ব্যবস্থা চারটি অদ্ভুত ওজন বিপরীত জোড়ায় ঘোরাফেরা করে। অনুভূমিক শক্তিগুলি সম্পূর্ণরূপে বাতিল করে, পার্শ্বীয় কম্পনকে হ্রাস করে এবং খননকারীকে রক্ষা করে। উল্লম্ব শক্তিগুলি 915 কিলো নট খাঁটি প্রভাব তৈরি করে।ড্রাইভ 24 মিটার স্টিল সোজা, দ্রুততর, এবং দুই-বিচ্যুত নকশা তুলনায় কম অপারেটর ক্লান্তি সঙ্গে।
ডাবল পাম্প ফ্লো মার্জিং সিস্টেম ৩৮০ লিটার/মিনিটের স্ট্যান্ডার্ড প্রবাহ স্বাভাবিক মাটি পরিচালনা করে। যখন মাটি শক্ত হয়ে যায় (খাঁজ লেন্স, আবহাওয়াগত পাথর, পারমাফ্রস্ট),ডাবল পাম্প প্রবাহ একত্রিত করার জন্য মিশ্রণ ভালভ সক্রিয় করুন ️ প্রবাহকে 700 লিটার / মিনিটে বৃদ্ধি এবং ~ 40% দ্বারা উত্তেজনা শক্তি বৃদ্ধিবড় ক্যারিয়ারের দরকার নেই।
কম রক্ষণাবেক্ষণ খরচ নকশা গিয়ারবক্সটিতে একটি অবিচ্ছিন্ন তেল সঞ্চালন ব্যবস্থা রয়েছে যা সমস্ত বিয়ারিং স্নান করে। কঠিন-প্রাপ্তিযোগ্য পয়েন্টগুলির দৈনিক তৈলাক্তকরণ নেই। তেল পরিবর্তন ব্যবধান 1000 ঘন্টা।প্রচলিত তৈলাক্ত লেয়ারের তুলনায়, রক্ষণাবেক্ষণের শ্রম ৮০% হ্রাস পায় এবং ভারবহন জীবন ৩ গুণ বাড়িয়ে তোলে, মালিকানার মোট ব্যয় হ্রাস করে।
কম শব্দ পরিবেশ বান্ধব অপারেশন হাইড্রোলিক ড্রাইভ ডিজেল হ্যামারগুলির বধির প্রভাবের শব্দকে দূর করে। অপারেটর পজিশনে সাধারণ শব্দ স্তর 85 ডাব্লু এর নিচে রয়েছে।অথবা পরিবেশগতভাবে সংবেদনশীল এলাকায়. নির্মাণ গোলমালের জন্য আইএফসি পরিবেশগত মান পূরণ করে।
কমপ্যাক্ট কাঠামো সীমিত স্থান ৯১৫ কিলো নট বল সত্ত্বেও, এফভি -৭০০ একটি পাতলা প্রোফাইল বজায় রাখে (হাতের ওজন মাত্র ১০০০ কেজি, হ্যামার ওজন ৩৮৫০ কেজি) । সংক্ষিপ্ত সামগ্রিক দৈর্ঘ্য শীট পিল ক্যাফার্ডের ভিতরে কাজ করার অনুমতি দেয়,সেতু ডেকের নিচে, অথবা ঘনিষ্ঠভাবে দূরত্ব পিল মধ্যে. oversized দোলন ব্যাসার্ধ প্রয়োজন নেই.

ক্যাটালগ থেকে অতিরিক্ত স্পেসিফিকেশন (FV-700):

  • কম্পনের ফ্রিকোয়েন্সিঃ ২৬০০ rpm

  • এক্সসেন্ট্রিক মোমন্টঃ ১২.৩ কেজিএম

  • কাজের চাপঃ ৩২ এমপিএ

  • স্ট্যান্ডার্ড প্রবাহঃ ৩৮০ লিটার/মিনিট।

  • সেন্ট্রিফুগাল ফোর্সঃ ৯১৫ কেএন

  • সর্বাধিক পিল দৈর্ঘ্যঃ 24 মিটার

  • হাতের ওজনঃ ১০০০ কেজি।

  • উপযুক্ত খননকারকঃ ৬৫-৭৫ টন

  • ক্ল্যাম্পিং ফোর্সঃ ৬৫০ কিলন (কাস্ট স্টিল ক্ল্যাম্প, ১৬০-১৮০ মিমি সিলিন্ডার)

  • ইলেকট্রনিক কন্ট্রোল সিস্টেম, জার্মান FAG bearings, অরিজিনাল পার্কার মোটর

টেকনিক্যাল প্যারামিটার ∙ FV-700
প্যারামিটার মূল্য
কম্পনের ফ্রিকোয়েন্সি ২৬০০ ঘন্টা
অদ্ভুত মুহূর্ত 12.৩ কিলোগ্রাম
কাজের চাপ ৩২ এমপিএ
স্ট্যান্ডার্ড ফ্লো ৩৮০ লিটার/মিনিট
একত্রিত প্রবাহ (দ্বৈত পাম্প) ৭০০ লিটার/মিনিট পর্যন্ত
সেন্ট্রিফুগাল বল ৯১৫ কেএন
সর্বাধিক. পিলের দৈর্ঘ্য ২৪ মিটার
হাতের ওজন ১০০০ কেজি
হ্যামার ওজন ৩৮৫০ কেজি
উপযুক্ত খননকারী যন্ত্র ৬৫ ₹ ৭৫ টন
সর্বাধিক ক্ল্যাম্পিং ফোর্স ৬৫০ কেএন
দক্ষিণ-পূর্ব এশিয়া, ভারত ও রাশিয়ার জন্য কেন এফভি-৭০০

দক্ষিণ-পূর্ব এশিয়া (মেগা বন্দর টার্মিনাল, গভীর ভিত্তি, মিশ্র মাটি)

ভারত (বড় ব্রিজ পাইর, ভারী মেট্রো ভায়াডাক্ট, পরিবর্তনশীল ভূতত্ত্ব)

  • ৯১৫ কিলো নট শক্তিতে চারটি অদ্ভুত যন্ত্রপাতি দিয়ে ডেকান মালভূমির মিশ্র ভূমিকে বেসাল্ট থেকে অ্যালুভিয়ামে পরিচালনা করা হয়।

  • ডুয়াল পাম্প ফ্লো মার্জিং সিস্টেম পশ্চিম ঘাট এবং মধ্য ভারতে প্রচলিত আবহাওয়াগত শিলা এবং শিলার স্তরকে অতিক্রম করে।

  • কমপ্যাক্ট কাঠামো সীমিত স্থানব্রিজ পাইর নির্মাণের জন্য কফার্ডামগুলির ভিতরে ফিট করে, ক্রেন-মাউন্ট করা হ্যামারের প্রয়োজন দূর করে।

  • কম রক্ষণাবেক্ষণ ব্যয় নকশা মেশিনগুলি সীমিত রক্ষণাবেক্ষণ অ্যাক্সেসের সাথে দূরবর্তী ব্রিজ সাইটগুলিতে নির্ভরযোগ্যভাবে চলতে রাখে।

রাশিয়া (পারমাফ্রস্ট, গভীর শিল্প স্তূপ, আর্কটিক অবস্থা)

  • নিম্ন রক্ষণাবেক্ষণ খরচ নকশা ঠান্ডা আবহাওয়া greasing ✓ অবিচ্ছিন্ন তেল স্নান নিম্ন তাপমাত্রা জলবাহী তরল ব্যবহার করে, -30 °C এ bearings অনাহার প্রতিরোধ।

  • ডাবল পাম্প ফ্লো মেশিং সিস্টেম হিমশীতল সক্রিয় স্তর এবং বরফ সমৃদ্ধ permafrost মাধ্যমে বিরতি প্রয়োজন অতিরিক্ত punch প্রদান করে।

  • জার্মান এফএজি লেয়ার এবং নিম্ন-তাপমাত্রার সিলগুলির সাথে চারটি অদ্ভুত যন্ত্রপাতি সিস্টেম আর্কটিক অবস্থার মধ্যে নির্ভরযোগ্যভাবে কাজ করে।

  • নরিলস্ক বা ইয়াকুটস্কের মতো শহরের আবাসিক এলাকার কাছে কম শব্দ পরিবেশ বান্ধব অপারেশন সম্প্রদায়কে বিরক্ত না করে স্তূপীকরণের অনুমতি দেয়।

FAQ (প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী)
প্রশ্ন ১: চারটি অদ্ভুত যন্ত্রপাতি সিস্টেম কীভাবে পিলের সোজাতা উন্নত করে?
উত্তরঃ চারটি অদ্ভুত যন্ত্রপাতি সিস্টেমে, দুটি অদ্ভুত ওজন জোড়া বিপরীত দিকগুলিতে ঘোরাফেরা করে। অনুভূমিক উপাদানগুলি একে অপরকে বাতিল করে, কার্যত কোনও পার্শ্বীয় কম্পন উত্পাদন করে না।উল্লম্ব উপাদান যোগ করা হয়, খাঁটি উল্লম্ব প্রভাব প্রদান করে। এটি পিলকে ঝাঁকুনি বা বাঁকানো থেকে বিরত রাখে,যা ২৪ মিটার লম্বা পিলকে সোজা মাটিতে চালানোর জন্য অত্যন্ত গুরুত্বপূর্ণ, যা দুই-এক্সেন্ট্রিক হ্যামারের তুলনায় প্রত্যাখ্যানের হারকে 30% এরও বেশি হ্রাস করে.
প্রশ্ন ২ঃ ডাবল পাম্প ফ্লো মার্জিং সিস্টেম কখন সক্রিয় করা উচিত?
উত্তরঃ ডুয়াল পাম্প ফ্লো মেশিং সিস্টেম ব্যবহার করুন যখন স্ট্যান্ডার্ড 380 L/min প্রবাহ কমপক্ষে 5 m/min এর অনুপ্রবেশ হার বজায় রাখতে পারে না। সাধারণ দৃশ্যকল্পঃ একটি ঘন পাথর লেন্স প্রবেশ, বায়ুচলাচল পাথর স্তর,একত্রীকরণ ভালভ প্রবাহকে 700 লিটার/মিনিট পর্যন্ত বাড়িয়ে তোলে, উত্তেজনার শক্তিকে ~ 650 কিলো নট থেকে 915 কিলো নট পর্যন্ত বৃদ্ধি করে। একবার শক্ত স্তরটি পাস হয়ে গেলে, জ্বালানী সাশ্রয় করতে স্ট্যান্ডার্ড প্রবাহে ফিরে যান।
প্রশ্ন ৩: নিম্ন রক্ষণাবেক্ষণ খরচ নকশা এত কার্যকর করে তোলে?
উত্তরঃ প্রচলিত পিল ড্রাইভারগুলির দৈনিক 6 ′′10 লেয়ারিং পয়েন্টের প্রয়োজন হয়, প্রায়শই কঠিন-প্রাপ্ত স্থানে।এফভি-৭০০ এর কম রক্ষণাবেক্ষণ খরচ নকশাটি গিয়ারবক্সের ভিতরে একটি বন্ধ-লুপ তেল সঞ্চালন সিস্টেম ব্যবহার করে. লেয়ারগুলি ক্রমাগত তেল স্নান করা হয়, কখনই ম্যানুয়াল গ্রাইসিংয়ের প্রয়োজন হয় না এবং তিনগুণ বেশি সময় ধরে থাকে। এটি 80% দ্বারা রক্ষণাবেক্ষণের শ্রম হ্রাস করে, গ্রাইস নিষ্পত্তি খরচ দূর করে,এবং মিস গ্রীসিং দ্বারা সৃষ্ট বিয়ারিং ব্যর্থতা প্রতিরোধ করে.
প্রশ্ন ৪ঃ ৯১৫ কিলোনেটরে কি পরিবেশবান্ধবভাবে কম শব্দ করা সম্ভব?
উত্তরঃ হ্যাঁ। এফভি-৭০০ হাইড্রোলিকভাবে চালিত, ইমপ্যাক্ট-ভিত্তিক নয়। শব্দটি হল মাটির তরলীকরণের গোলমালের সাথে একত্রিত একটি মসৃণ হাইড্রোলিক হুম। সাধারণত ৭ মিটারে ৮০-৮৫ ডিবি।সমতুল্য শক্তির ডিজেল হ্যামার (e)উদাহরণস্বরূপ, 10 টন ড্রপ হ্যামার) 110 ডিবি ছাড়িয়ে যায়। নিম্ন শব্দ পরিবেশ বান্ধব অপারেশন আপনাকে ব্যয়বহুল শব্দ বাধা ছাড়াই শব্দ-সংবেদনশীল এলাকায় কাজ করতে দেয়,এবং প্রায়ই স্থানীয় গোলমাল অধীনে রাতের শিফট অনুমতি দেয়.
Q5: কমপ্যাক্ট কাঠামো সীমিত স্থান নকশা কত কমপ্যাক্ট?
উত্তরঃ FV-700 এর সামগ্রিক উচ্চতা (ক্ল্যাম্প সহ) প্রায় 2.5 মিটার এবং প্রস্থ (পিল ব্যতীত) 1.5 মিটারেরও কম।এই কম্প্যাক্ট কাঠামো সীমিত স্থান নকশা এটি 2 হিসাবে সংকীর্ণ হিসাবে শীট পিল cofferdams ভিতরে কাজ করার অনুমতি দেয়.5 মিটার, ব্রিজ ডেকের নীচে 3 মিটার ফাঁকা, বা বিদ্যমান পিল সারিগুলির মধ্যে 2 মিটার দূরে। একটি ঐতিহ্যগত ক্রেন-সসপেন্ডিং কম্পন হ্যামারের অনেক বেশি স্থান প্রয়োজন।
প্রশ্ন ৬ঃ FV-700 এর জন্য কোন খননকারীর আকার প্রয়োজন?
উত্তরঃ FV-700 65 ′′ 75 টন খননকারীর জন্য উপযুক্ত। এটি 32 এমপিএ এ 380 লিটার / মিনিট একটি জলবাহী প্রবাহ প্রয়োজন (মার্জিং ক্ষমতা 700 লিটার / মিনিট পর্যন্ত) । সামঞ্জস্যপূর্ণ মডেলগুলির মধ্যে কমাতসু পিসি 650-পিসি 700,হিটাচি ZX650-ZX750, Liebherr R960-R980, Sany SY650-SY750, এবং অনুরূপ শ্রেণীর ক্যারিয়ার।
প্রশ্ন ৭ঃ এফভি-৭০০ কি ২৪ মিটারের বেশি দৈর্ঘ্যের ময়লা চালাতে পারে?
উত্তরঃ FV-700 সর্বাধিক 24 মিটার পিলের দৈর্ঘ্যের জন্য রেট করা হয়, চারটি অদ্ভুত সিরিজের মধ্যে বৃহত্তর মডেলগুলি (FV-800 এবং FV-900) অন্তর্ভুক্ত রয়েছে যা 32 মিটার পর্যন্ত পিল চালাতে সক্ষম।আপনার পিলের ধরন এবং মাটির অবস্থার উপর ভিত্তি করে নির্দিষ্ট সুপারিশের জন্য আমাদের সাথে যোগাযোগ করুন.
প্রশ্ন ৮ঃ সাইবেরিয়ায় দূরবর্তী কর্মস্থলে কম রক্ষণাবেক্ষণের খরচ কিভাবে উপকৃত হয়?
উত্তর: সাইবেরিয়ার দূরবর্তী এলাকায়, প্রতি সপ্তাহে একটি রক্ষণাবেক্ষণ প্রযুক্তিবিদকে গ্রীজিং লেয়ারে পাঠানো লজিস্টিকভাবে কঠিন এবং ব্যয়বহুল।নিম্ন রক্ষণাবেক্ষণ খরচ নকশা শুধুমাত্র একটি দ্বি-বার্ষিক তেল পরিবর্তন প্রয়োজনসিলিং সিস্টেম ধুলো এবং তুষার থেকে দূষণ প্রতিরোধ করে, এমনকি তাপমাত্রা -40 ডিগ্রি সেলসিয়াসে (যথোপযুক্ত হাইড্রোলিক তেল দিয়ে) হ্রাস করার সময়ও নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
প্রশ্ন ৯ঃ পুরোনো মেশিনে ডুয়াল পাম্প ফ্লো মার্জিং সিস্টেমকে পুনরায় ইনস্টল করা যাবে কি?
উত্তরঃ সিস্টেমটি FV-700 এর ইলেকট্রনিক কন্ট্রোল এবং হাইড্রোলিক ম্যানিফোল্ডের সাথে একীভূত। এটি একটি স্বতন্ত্র অ্যাড-অন নয়। তবে,পুরোনো FV সিরিজ মেশিন আমাদের কারখানায় এই স্পেসিফিকেশন আপগ্রেড করা যেতে পারেঅনুগ্রহ করে আমাদের সার্ভিস বিভাগের সাথে যোগাযোগ করুন।
