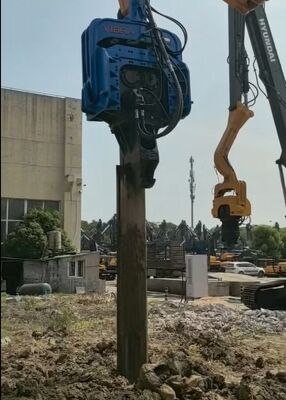

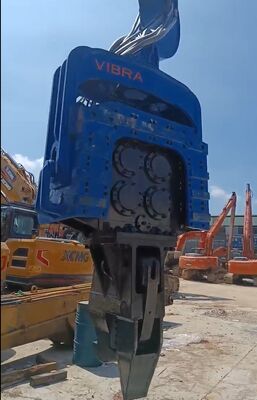

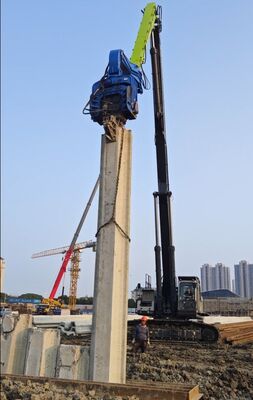

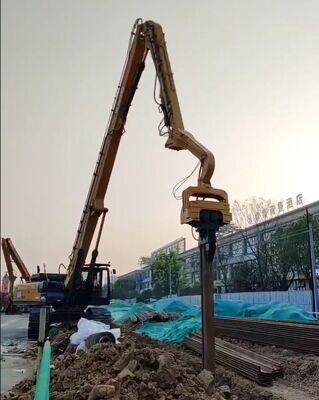

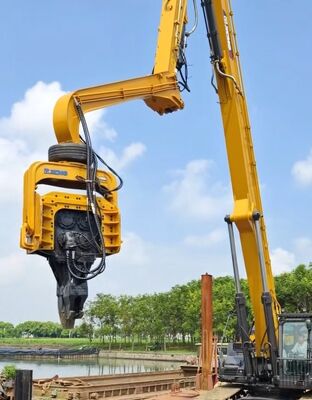

ইন্টিগ্রেটেড কন্ট্রোল ভালভ সমন্বয়কারী নির্মাতারা এশিয়া ও রাশিয়ার জন্য হাইড্রোলিক পিল ড্রাইভার কারখানার থেকে FV600 চারটি এক্সেনট্রিক পিল ড্রাইভার

FV600 হল আমাদের ফোরকেন্দ্রিক পাইল ড্রাইভার ফ্যাক্টরির একটি ফ্ল্যাগশিপ মডেল, যা 21 মিটার গভীর পর্যন্ত লম্বা স্টিলের শীট পাইল, স্টিলের কেসিং এবং PC হাইব্রিড পাইলগুলি চালানোর জন্য 50-65 টন এক্সকাভেটরের জন্য ডিজাইন করা হয়েছে। একটি হাইড্রোলিক পাইল ড্রাইভার ফ্যাক্টরি হিসেবে বড় আকারের পাইলিং সলিউশনে বিশেষজ্ঞ, FV600 ব্যতিক্রমী ভারসাম্যের সাথে মসৃণ, শক্তিশালী কম্পন তৈরি করতে চারটি অদ্ভুত শ্যাফ্টকে একত্রিত করে। এর কম রক্ষণাবেক্ষণের খরচের নকশা - আমাদের কারখানায় তৈরি করা হয়েছে - এবং কম শব্দ পরিবেশ বান্ধব অপারেশন এটিকে দক্ষিণ-পূর্ব এশিয়া, ভারত এবং রাশিয়া জুড়ে শহুরে এবং পরিবেশ-সংবেদনশীল প্রকল্পগুলির জন্য আদর্শ করে তোলে। নির্ভরযোগ্য নির্মাতাদের থেকে উন্নত সমন্বিত নিয়ন্ত্রণ ভালভ সমাবেশ সুনির্দিষ্ট জলবাহী ব্যবস্থাপনা এবং বর্ধিত উপাদান জীবন নিশ্চিত করে।

একটি নেতৃস্থানীয় থেকে একটি পণ্য হিসাবেচারটি উদ্ভট পাইল ড্রাইভার ফ্যাক্টরি, FV600 দুটির পরিবর্তে চারটি পাল্টা-ঘূর্ণায়মান এককেন্দ্রিক শ্যাফ্ট ব্যবহার করে৷ এই নকশা ক্ষতিকারক পার্শ্বীয় দোলন বাতিল করার সময় প্রতি বিপ্লবে কম্পনের ফ্রিকোয়েন্সি দ্বিগুণ করে। ফলাফল হল 2700 rpm এর ফ্রিকোয়েন্সিতে 818 kN (কেন্দ্রিফুগাল বল) একটি বিশুদ্ধ উল্লম্ব কম্পন শক্তি। টুইন-অকেন্দ্রিক হাতুড়ির তুলনায়, চার-অকেন্দ্রিক সিস্টেম সরবরাহ করে:

• হাতুড়ি ওজনের প্রতি কেজি উচ্চ শক্তির ঘনত্ব।
• শক্ত কাদামাটি বা নুড়ির মতো ঘন স্তরগুলিতে মসৃণ অনুপ্রবেশ।
• এক্সকাভেটর বুম এবং স্লিউ রিংয়ের উপর চাপ কমানো হয়েছে।

এই ফোরকেন্দ্রিক পাইল ড্রাইভার ফ্যাক্টরি সুবিধার অর্থ হল দ্রুত ড্রাইভিং সাইকেল এবং 18-21 মিটার পাইলগুলিকে প্রি-উজারিং ছাড়াই পরিচালনা করার ক্ষমতা।

FV600 আমাদের ফ্যাক্টরি থেকে একটি কম রক্ষণাবেক্ষণ খরচ ডিজাইন অন্তর্ভুক্ত করে, যার মধ্যে রয়েছে:

• এককেন্দ্রিক বাক্সের ভিতরে স্ব-তৈলাক্তকরণ বিয়ারিং সিস্টেম - বিয়ারিংগুলি ক্রমাগত তেল-মিস্ট লুব্রিকেটেড, ম্যানুয়াল গ্রীস তৈলাক্তকরণের তুলনায় 300% এর বেশি পরিষেবা জীবন প্রসারিত করে।
• বড় আকারের সংযোগকারী শ্যাফ্ট এবং অতি-শক্তিশালী স্ট্রাকচারাল উপাদান - কোনো দুর্বল পয়েন্ট নেই, এমনকি ক্রমাগত ভারী কম্পনের মধ্যেও।
• শক্ত কাস্ট স্টিলের ক্ল্যাম্প চোয়াল - 160-180 মিমি বোরের সিলিন্ডারের সাথে মিলে যায়, 650 kN এর ক্ল্যাম্পিং ফোর্স সরবরাহ করে। চোয়াল পুরো হাতুড়ি dismantling ছাড়া প্রতিস্থাপনযোগ্য.
• মডুলার কার্টিজ ভালভ - সমস্ত হাইড্রোলিক কার্টিজ প্লাগ-ইন টাইপ, সার্ভিসিং এর জন্য ডাউনটাইম কমিয়ে দেয়।

আমাদের কারখানার এই কম রক্ষণাবেক্ষণের খরচের নকশাটি ভারতের উচ্চ-তাপ, উচ্চ-ধুলোর পরিবেশ এবং রাশিয়ার চরম ঠান্ডা অঞ্চলে ঠিকাদারদের জন্য বার্ষিক রক্ষণাবেক্ষণের খরচ 40-50% কমাতে প্রমাণ করেছে।

শব্দ দূষণ শহুরে অবকাঠামোতে একটি ক্রমবর্ধমান উদ্বেগ। FV600 একটি মূল নীতি হিসাবে কম শব্দ ইকো বন্ধুত্বপূর্ণ অপারেশন সঙ্গে ইঞ্জিনিয়ার করা হয়. আমাদের কম শব্দ পরিবেশ বান্ধব অপারেশন কারখানা ব্যবহার করে:

• ডবল-ওয়াল নির্মাণ সহ শব্দ-স্যাঁতসেঁতে উদ্ভট আবাসন।
• নির্ভুল-ভারসাম্যযুক্ত চার-অকেন্দ্রিক জ্যামিতি যা গিয়ার র‍্যাটলিং এবং অপ্রতিসম কম্পন দূর করে।
• স্তূপ আঁকড়ে ধরার সময় প্রভাবের শব্দ কমাতে ক্ল্যাম্প সিলিন্ডারে হাইড্রোলিক কুশনিং।

2700 rpm-এ, FV600 7 মিটারে মাত্র 84 dBA উৎপন্ন করে – ইমপ্যাক্ট হ্যামারের তুলনায় উল্লেখযোগ্যভাবে শান্ত এবং আধুনিক হাইড্রোলিক ব্রেকারগুলির সাথে তুলনীয়। এই কম শব্দ পরিবেশ বান্ধব অপারেশন স্থানীয় পরিবেশগত কোড লঙ্ঘন ছাড়া আবাসিক এলাকায়, হাসপাতালের কাছাকাছি বা কারখানার কমপ্লেক্সের ভিতরে রাতের শিফট করার অনুমতি দেয়। ব্যাংকক, মুম্বাই এবং মস্কোর প্রকল্পগুলি শূন্য অভিযোগের সাথে রাতারাতি ইউটিলিটি শোরিংয়ের জন্য FV600 ব্যবহার করেছে।

FV600 একটি সমন্বিত নিয়ন্ত্রণ ভালভ সমাবেশ শীর্ষ নির্মাতাদের দ্বারা সরবরাহ করা বৈশিষ্ট্য. এই কমপ্যাক্ট বহুগুণ একত্রিত হয়:

• একটি বৃহৎ-প্রবাহ মার্জিং ভালভ (700 L/মিনিট পর্যন্ত সিস্টেম ক্ষমতা - FV600 350 L/min ব্যবহার করে, কিন্তু ভালভ শিখরগুলি পরিচালনা করে)।
• পাইলট-চালিত ত্রাণ এবং ক্যাভিটেশন-বিরোধী ভালভ।
• কম্পন ফ্রিকোয়েন্সির মসৃণ র‌্যাম্প-আপের জন্য আনুপাতিক প্রবাহ নিয়ন্ত্রণ।

ইন্টিগ্রেটেড কন্ট্রোল ভালভ সমাবেশ কয়েক ডজন বহিরাগত পায়ের পাতার মোজাবিশেষ এবং জিনিসপত্র নির্মূল করে, ফুটো পয়েন্ট 70% হ্রাস করে। এটি একটি নতুন ইলেকট্রনিক নিয়ন্ত্রণ ব্যবস্থাও সক্ষম করে যা তাপমাত্রা, চাপ এবং কম্পনের ফ্রিকোয়েন্সি নিরীক্ষণ করে, উপাদানগুলিকে সুরক্ষিত করতে স্বয়ংক্রিয়ভাবে প্রবাহ সামঞ্জস্য করে। ইন্টিগ্রেটেড কন্ট্রোল ভালভ অ্যাসেম্বলি ম্যানুফ্যাকচারার হিসাবে, আমরা প্রাক-ক্যালিব্রেটেড অ্যাসেম্বলিগুলি সরবরাহ করি যা সরাসরি আপনার খননকারীর সহায়ক সার্কিটে প্লাগ করে - কোনও জটিল ফিল্ড টিউনিংয়ের প্রয়োজন নেই।

হাইড্রোলিক পাইল ড্রাইভার ফ্যাক্টরি হিসেবে, আমরা FV600 ডিজাইন করেছি বিশেষভাবে 50-65 টন ক্যারিয়ারের জন্য। সিস্টেমটি 32 MPa-তে 350 L/min এর প্রবাহ চাহিদা সহ কাজ করে। হাতুড়ির ওজন (3750 কেজি) প্লাস বাহুর ওজন (900 কেজি) বেশিরভাগ 50-65 টন খননকারীর উত্তোলন ক্ষমতার মধ্যে থাকে। FV600 মাঝারি-ঘনত্বের মাটিতে একটানা ধাক্কায় 21 মিটার স্টিল শীট পাইল চালাতে পারে এবং একটি শক্তিশালী উত্তোলন সিলিন্ডারের সাথে এর 818 kN কেন্দ্রাতিগ শক্তির সাহায্যে পাইলস বের করতে পারে। কোন অক্জিলিয়ারী পাওয়ার প্যাক নেই, কোন আলাদা পাওয়ার ইউনিট নেই – শুধু বিশুদ্ধ এক্সকাভেটর-ইন্টিগ্রেটেড পাইলিং পাওয়ার।

উত্তর: আমাদের ফোরকেন্দ্রিক পাইল ড্রাইভার ফ্যাক্টরি থেকে কম রক্ষণাবেক্ষণ খরচের নকশাটি একটি স্ব-লুব্রিকেটিং বিয়ারিং সিস্টেম এবং চারটি শ্যাফ্টে সুষম লোডিং ব্যবহার করে। বিয়ারিংগুলি 3-4 গুণ বেশি সময় ধরে থাকে এবং মডুলার নির্মাণ সম্পূর্ণ বাক্সটিকে বিভক্ত না করেই স্বতন্ত্র উদ্বেগগুলির দ্রুত প্রতিস্থাপনের অনুমতি দেয়।

উঃ হ্যাঁ। আমাদের কম শব্দ পরিবেশ বান্ধব অপারেশন কারখানা 85 dBA নীচে শব্দ চাপ গ্যারান্টি. অনেক ঠিকাদার সেন্ট পিটার্সবার্গ এবং মস্কোতে মেট্রো সম্প্রসারণ প্রকল্পের জন্য FV600 ব্যবহার করে যেখানে রাতের অনুমতির জন্য কঠোর শব্দ সীমার প্রয়োজন হয়।

উত্তর: আমাদের নির্মাতাদের থেকে সমন্বিত নিয়ন্ত্রণ ভালভ সমাবেশ বাহ্যিক পায়ের পাতার মোজাবিশেষ, ফুটো, এবং চাপ ড্রপ কমায়। এটিতে একটি সফ্ট-স্টার্ট ফাংশনও রয়েছে যা ধীরে ধীরে কম্পনের ফ্রিকোয়েন্সি বাড়ায়, হ্যামার এবং খননকারী উভয়কেই হাইড্রোলিক শক থেকে রক্ষা করে।

উত্তরঃ একেবারেই। 650 kN ক্ল্যাম্পিং ফোর্স এবং একটি প্রশস্ত চোয়াল খোলার সাথে, FV600 22 মিমি প্রাচীরের পুরুত্ব পর্যন্ত স্টিলের কেসিংগুলিকে আঁকড়ে ধরে। হাইড্রোলিক পাইল ড্রাইভার ফ্যাক্টরি স্লিপেজ রোধ করতে রাবার লাইনার সহ ঐচ্ছিক কেসিং চোয়াল সরবরাহ করে।

উত্তর: সরাসরি ফোরকেন্দ্রিক পাইল ড্রাইভার ফ্যাক্টরি এবং হাইড্রোলিক পাইল ড্রাইভার ফ্যাক্টরি হিসাবে, আমরা আমাদের মুম্বাই, জাকার্তা এবং নভোসিবিরস্ক গুদামে সিল কিট, বিয়ারিং সেট এবং প্লেট পরিধান করি। ডেলিভারি সাধারণত 5-7 দিনের মধ্যে। আমাদের প্রকৌশলীরা অনুরোধের ভিত্তিতে দূরবর্তী ভিডিও সমর্থন এবং অন-সাইট প্রশিক্ষণ প্রদান করে।

উত্তর: FV600-এর 32 MPa-এ 350 L/min প্রয়োজন৷ বেশিরভাগ 60‑টন খননকারীদের দ্বৈত পাম্প রয়েছে যা প্রতিটি 180-200 লি/মিনিট সরবরাহ করে। ইন্টিগ্রেটেড কন্ট্রোল ভালভ অ্যাসেম্বলিতে একটি ফ্লো-মার্জিং ভালভ রয়েছে যা পাইলিং শুরু হলে স্বয়ংক্রিয়ভাবে উভয় পাম্প প্রবাহকে একত্রিত করে – কোন অপারেটরের হস্তক্ষেপের প্রয়োজন নেই।
