সম্পূর্ণ স্লিভিং প্রক্রিয়া সমাবেশ পিল ড্রাইভার ∙ 32-40 টন খননকারীর জন্য সামঞ্জস্যযোগ্য প্রভাব ফ্রিকোয়েন্সি নিয়ন্ত্রণ এবং সংকীর্ণ স্থান অভিযোজন সমাধান

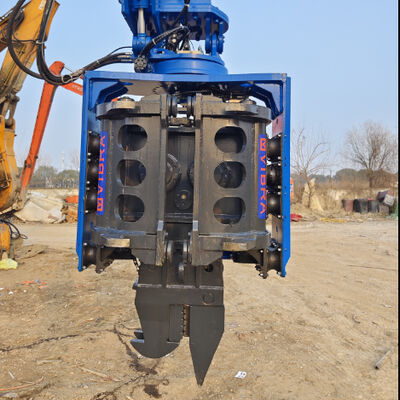

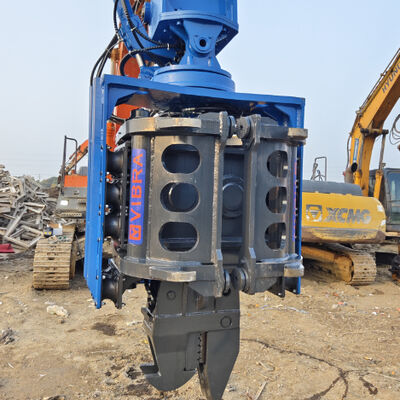

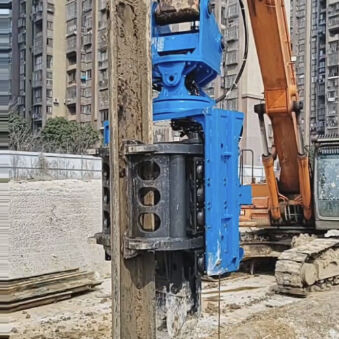

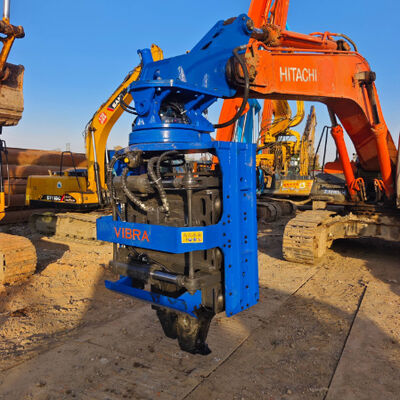

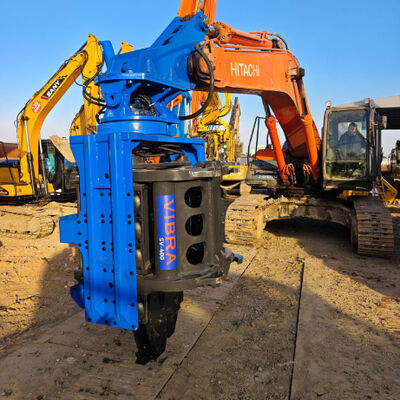

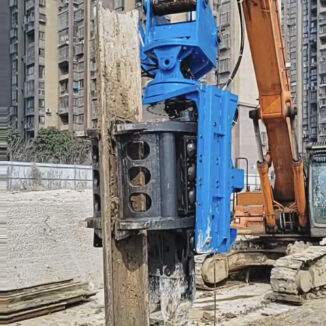

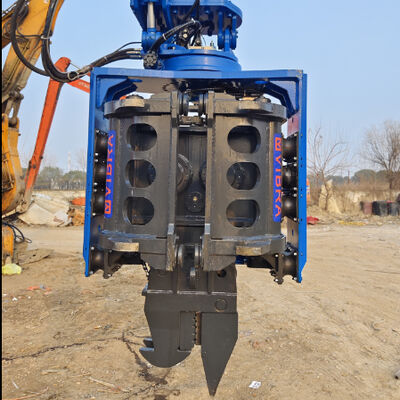

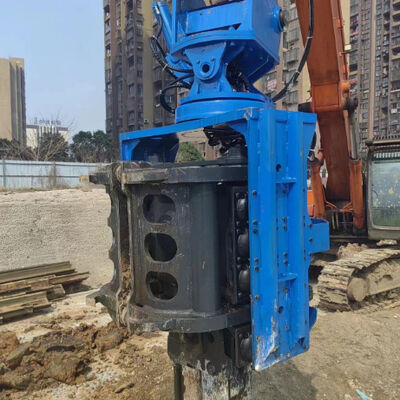

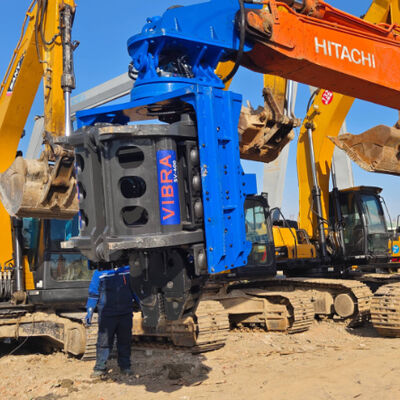

SV400 সাইড গ্রিপ পাইল ড্রাইভার হল একটি হাইড্রোলিক ভাইব্রেটরি হ্যামার অ্যাটাচমেন্ট উদ্দেশ্য- যা 32-40 টন খননকারীদের জন্য তৈরি করা হয়েছে। এটি দক্ষিণ-পূর্ব এশিয়া, ভারত এবং রাশিয়া জুড়ে ফ্যাক্টরি রেট্রোফিট, ব্রিজ আন্ডারপিনিং, টানেল এক্সটেনশন এবং ফটোভোলটাইক ফাউন্ডেশন প্রকল্পের মতো কম ক্লিয়ারেন্স এবং স্থানিকভাবে সীমাবদ্ধ পরিবেশে ব্যতিক্রমী বহুমুখিতা প্রদান করে। ঐতিহ্যবাহী পাইলিং রিগগুলির বিপরীতে যার জন্য লম্বা লিডার বা ক্রেনের সহায়তা প্রয়োজন, SV400 একটি সাইড-গ্রিপ ক্ল্যাম্পিং সিস্টেম ব্যবহার করে যা একটি সম্পূর্ণ স্লিউইং মেকানিজম অ্যাসেম্বলি এবং সীমিত স্থান অভিযোজন সমাধানের সাথে ড্রাইভ করতে এবং শীট পাইলস, H-বিম এবং পাইপ পাইলগুলিকে বের করতে পারে যেখানে অন্যরা ফিট করতে পারে না।

1.সম্পূর্ণ slewing প্রক্রিয়া সমাবেশ
SV400 একটি সম্পূর্ণ স্লিউইং মেকানিজম অ্যাসেম্বলি দিয়ে সজ্জিত যা ক্ল্যাম্পড পাইলের ক্রমাগত 360° ঘূর্ণন সক্ষম করে। এটি অপারেটরকে খননকারীর স্থান পরিবর্তন না করেই যেকোন পাইল প্রোফাইলকে সঠিক প্রয়োজনীয় কোণে অভিমুখী করতে দেয় – বিদ্যমান দেয়াল, ভিত্তি বা ইউটিলিটি লাইনের বিরুদ্ধে কাজ করার সময় একটি গুরুত্বপূর্ণ সুবিধা। স্লিউইং ড্রাইভটি সম্পূর্ণরূপে সিল করা এবং গ্রীস-ভরা, হাজার হাজার চক্রের পরেও মসৃণ অপারেশন প্রদান করে। ঘন শহুরে করিডোরে (যেমন, জাকার্তা, মুম্বাই, বা মস্কোর কেন্দ্রীয় রিং) প্রকল্পগুলির জন্য, সম্পূর্ণ স্লিয়িং মেকানিজম অ্যাসেম্বলি ফিক্সড-হেড হ্যামারের তুলনায় সেটআপের সময় 40% কমিয়ে দেয়।

2.স্ব তৈলাক্তকরণ ভারবহন কম রক্ষণাবেক্ষণ
স্পন্দিত হাতুড়ি ঐতিহ্যগতভাবে ঘন ঘন ভারবহন গ্রীসিং সময়সূচী থেকে ভোগে। SV400 স্ব-তৈলাক্ত ভারবহন কম রক্ষণাবেক্ষণ প্রযুক্তির সাথে এটি সমাধান করে। সমস্ত উদ্ভট শ্যাফ্ট বিয়ারিংগুলি কঠিন লুব্রিকেন্ট দ্বারা গর্ভধারণ করা হয় যা তাপ এবং চাপে নিয়ন্ত্রিত পরিমাণে মুক্তি দেয়। এটি দৈনিক গ্রীসিং ব্যবধানগুলিকে দূর করে - বিয়ারিংগুলি 1,500 অপারেটিং ঘন্টার জন্য রক্ষণাবেক্ষণ-বিনামূল্যে চলে। প্রত্যন্ত স্থানে কাজ করা ঠিকাদারদের জন্য (সাইবেরিয়ান তেলক্ষেত্র, গ্রামীণ ভারতীয় মহাসড়ক, বা ইন্দোনেশিয়ান খনির রাস্তা), স্ব-তৈলাক্তকরণ বহনকারী কম রক্ষণাবেক্ষণ সরাসরি কম ভোগযোগ্য খরচ এবং কম ডাউনটাইমকে অনুবাদ করে।

3.সামঞ্জস্যযোগ্য প্রভাব ফ্রিকোয়েন্সি নিয়ন্ত্রণ
SV400-এ একটি সামঞ্জস্যযোগ্য প্রভাব ফ্রিকোয়েন্সি নিয়ন্ত্রণ রয়েছে যা অপারেটরকে একটি ইন-ক্যাব ডায়ালের মাধ্যমে 2300 থেকে 5000 rpm পর্যন্ত কম্পনের হারকে নির্বিঘ্নে পরিবর্তিত করতে দেয়। এটি কেবল চালু/বন্ধ নয় - সমানুপাতিক নিয়ন্ত্রণ ভালভ উদ্ভট মোটরে প্রবাহকে মড্যুলেট করে, হাতুড়ি চলাকালীন রিয়েল-টাইম ফ্রিকোয়েন্সি পরিবর্তনগুলি সক্ষম করে। নিম্ন ফ্রিকোয়েন্সি (2300-3000 rpm) ঘন কাদামাটি বা গাদা অনুপ্রবেশ শুরু করার জন্য আদর্শ; উচ্চ ফ্রিকোয়েন্সি (4000-5000 rpm) দানাদার মাটিতে এবং নিষ্কাশনের জন্য উৎকৃষ্ট। সামঞ্জস্যযোগ্য প্রভাব ফ্রিকোয়েন্সি নিয়ন্ত্রণ এছাড়াও স্থল অনুরণন এড়াতে সাহায্য করে যা সন্নিহিত কাঠামোর ক্ষতি করতে পারে - দিল্লি বা ব্যাংককে শহুরে পাইলিংয়ের জন্য একটি মূল প্রয়োজনীয়তা।

4.কম রক্ষণাবেক্ষণ খরচ নকশা
বিয়ারিং এর বাইরে, সম্পূর্ণ SV400 একটি কম রক্ষণাবেক্ষণ খরচ ডিজাইন দর্শন অনুসরণ করে। হাইড্রোলিক পায়ের পাতার মোজাবিশেষ বড় বাঁক ব্যাসার্ধ দিয়ে রুট করা হয় এবং ঘর্ষণ-প্রতিরোধী হাতা দ্বারা সুরক্ষিত। সমস্ত পরিধান যন্ত্রাংশ (ক্ল্যাম্প চোয়াল সন্নিবেশ, পিভট পিন এবং বুশিং) স্ট্যান্ডার্ড সরঞ্জাম ব্যবহার করে দ্রুত প্রতিস্থাপনের জন্য ডিজাইন করা হয়েছে। সাইড ক্ল্যাম্প এবং নীচের ক্ল্যাম্প সিলিন্ডারগুলি ক্রোম-প্লেটেড রড এবং ডুয়াল ওয়াইপার সিল দিয়ে সজ্জিত রয়েছে যাতে ধুলো এবং কাদা প্রবেশ প্রতিরোধ করা হয়। একটি 5-বছরের লাইফসাইকেলে, কম রক্ষণাবেক্ষণের খরচ ডিজাইন প্রচলিত হাতুড়ি সংযুক্তির তুলনায় আনুমানিক 30% দ্বারা মোট মালিকানা খরচ কমিয়ে দেয় - ভিয়েতনাম এবং কাজাখস্তানের ফ্লিট ব্যবহারকারীদের দ্বারা বৈধ।

5.সীমাবদ্ধ স্থান অভিযোজন সমাধান
SV400 হল একটি সম্পূর্ণ সীমাবদ্ধ স্থান অভিযোজন সমাধান - শুধু একটি হাতুড়ি নয় একটি সিস্টেম। এর কমপ্যাক্ট মাত্রা (1400 মিমি চওড়া, 3056 মিমি লম্বা) 4 মিটারের মতো কম ওভারহেড বাধার অধীনে অপারেশন করার অনুমতি দেয়। সাইড-গ্রিপ কনফিগারেশন একটি সীসা টাওয়ারের প্রয়োজনীয়তা দূর করে, তাই খননকারী হাত দেয়ালের বিরুদ্ধে ফ্লাশ কাজ করতে পারে। উপরন্তু, নীচের ক্ল্যাম্পটি একটি স্থিতিশীল নির্দেশিকা হিসাবে কাজ করে, সরু পরিখায় স্তূপের দোলা রোধ করে। কারখানার সম্প্রসারণের জন্য যেখানে ছাদের ট্রাসগুলি হেডরুমকে সীমাবদ্ধ করে, বা সীমাবদ্ধ উল্লম্ব ক্লিয়ারেন্স সহ রেলওয়ে আন্ডারপাসগুলির জন্য, সীমাবদ্ধ স্থান অভিযোজন সমাধান পাইলিং সক্ষম করে যার অন্যথায় ব্যয়বহুল কাঠামোগত পরিবর্তন বা বিকল্প গভীর ভিত্তি পদ্ধতির প্রয়োজন হবে।

প্রশ্ন 1: কর্দমাক্ত বা বালুকাময় অবস্থায় সম্পূর্ণ স্লিউইং মেকানিজম সমাবেশ কীভাবে কাজ করে?
উত্তর: সম্পূর্ণ স্লিউইং মেকানিজম অ্যাসেম্বলিটি ডুয়াল লিপ সিল এবং একটি চাপযুক্ত গ্রীস চেম্বার দিয়ে সম্পূর্ণরূপে সিল করা হয়েছে। এমনকি ঘোলা জলে নিমজ্জিত হওয়ার পরেও (ভারতীয় এবং দক্ষিণ-পূর্ব এশিয়ার সাইটগুলিতে সাধারণ), স্লিউইং ড্রাইভটি মসৃণভাবে চলতে থাকে। গ্রীস পুনরায় বিতরণ করার জন্য আমরা প্রতি ঘন্টায় একটি সংক্ষিপ্ত ঘূর্ণন চক্রের সুপারিশ করি।

প্রশ্ন 2: স্ব লুব্রিকেটিং বিয়ারিং কম রক্ষণাবেক্ষণ কি সত্যিই রক্ষণাবেক্ষণ-মুক্ত?
একটি: স্ব লুব্রিকেটিং বিয়ারিং কম রক্ষণাবেক্ষণ নকশা দৈনিক গ্রীসিং দূর করে। যাইহোক, প্রতি 500 ঘন্টা পর পর উদ্ভট হাউজিং সিলগুলির একটি চাক্ষুষ পরিদর্শনের পরামর্শ দেওয়া হয়। 1,500-2,000 ঘন্টা পরেই বিয়ারিংগুলি প্রতিস্থাপন করা প্রয়োজন, যা প্রচলিত বিয়ারিংয়ের চেয়ে 3-4 গুণ বেশি। সম্পূর্ণ বিয়ারিং কিট খুচরা যন্ত্রাংশ হিসাবে উপলব্ধ.

প্রশ্ন 3: সামঞ্জস্যযোগ্য প্রভাব ফ্রিকোয়েন্সি নিয়ন্ত্রণ কি পুরানো SV মডেলগুলিতে পুনরুদ্ধার করা যেতে পারে?
উত্তর: সামঞ্জস্যযোগ্য প্রভাব ফ্রিকোয়েন্সি নিয়ন্ত্রণের জন্য সমন্বিত আনুপাতিক ভালভ এবং একটি ক্যাব-মাউন্টেড পটেনটিওমিটার প্রয়োজন। বিদ্যমান SV400 ইউনিটের জন্য, আমরা একটি রেট্রোফিট কিট অফার করি। অন্যান্য মডেলের জন্য (SV150‑SV300), আপগ্রেড করা সম্ভব কিন্তু প্রবাহ নিয়ন্ত্রণ বহুগুণ প্রতিস্থাপন করতে হবে - অনুগ্রহ করে আমাদের প্রযুক্তিগত দলের সাথে পরামর্শ করুন৷

প্রশ্ন 4: কোন নির্দিষ্ট বৈশিষ্ট্যগুলি কম রক্ষণাবেক্ষণ খরচ ডিজাইন তৈরি করে?
A: কম রক্ষণাবেক্ষণের খরচ ডিজাইনের মধ্যে রয়েছে: 1) সাইড ক্ল্যাম্প চোয়ালে কার্টিজ-টাইপ পরিধান প্লেট (ঢালাই ছাড়াই প্রতিস্থাপনযোগ্য), 2) স্ব-লুব্রিকেটেড পিভট বুশিং, 3) অ্যাব্রেশন গার্ড সহ রঙিন-কোডেড হাইড্রোলিক পায়ের পাতার মোজাবিশেষ, এবং 4) একটি সেন্ট্রাল লুব্রিকেশন ব্যাঙ্ক যা সমস্ত অ্যাক্সেসযোগ্য এক গ্রীয়ান পয়েন্ট থেকে অনুমতি দেয়। বার্ষিক রক্ষণাবেক্ষণের খরচ তুলনামূলক হাতুড়ির তুলনায় সাধারণত 20-30% কম।

প্রশ্ন 5: সীমাবদ্ধ স্থান অভিযোজন সমাধান কি আঁটসাঁট জায়গায় ড্রাইভিং এবং নিষ্কাশন উভয়ই পরিচালনা করতে পারে?
উঃ হ্যাঁ। সীমাবদ্ধ স্থান অভিযোজন সমাধান একটি স্টেবিলাইজার হিসাবে গাদা এবং নীচের ক্ল্যাম্প আঁকড়ে ধরতে সাইড ক্ল্যাম্প ব্যবহার করে। নিষ্কাশনের জন্য, একই ক্ল্যাম্পিং ফোর্স (465 kN সাইড / 520 kN নীচে) কম্পনকারী উত্তোলনের সাথে মিলিত কার্যকরভাবে কাজ করে এমনকি যখন ওভারহেড ক্লিয়ারেন্স পাইল টপ থেকে 0.5 মিটার উপরে সীমাবদ্ধ থাকে। আমরা শুধুমাত্র 4.2 মিটার উল্লম্ব স্থান সহ একটি কারখানার ভিতরে 12‑মিটার শীট পাইল সফলভাবে বের করেছি।

• ভারত: মুম্বাইয়ের মতো জনাকীর্ণ শহরের কেন্দ্রে, সম্পূর্ণ স্লিউইং মেকানিজম অ্যাসেম্বলি খননকারীর বডিকে না ঝুলিয়ে পাইল ওরিয়েন্টেশনের অনুমতি দেয় - সরু রাস্তায় গুরুত্বপূর্ণ। কম রক্ষণাবেক্ষণের খরচের নকশা মেট্রো এবং সেতু প্রকল্পে বিডিং খরচ-সচেতন ঠিকাদারদের কাছে আবেদন করে।

• দক্ষিণ-পূর্ব এশিয়া: উচ্চ আর্দ্রতা এবং বর্ষার বৃষ্টি কোনো সমস্যা নয় - স্ব-তৈলাক্ত বহনকারী কম রক্ষণাবেক্ষণ আর্দ্রতা প্রবেশের দ্বারা প্রভাবিত হয় না। সীমাবদ্ধ স্থান অভিযোজন সমাধানটি ব্যাংকক, হো চি মিন সিটি এবং ম্যানিলায় ভূগর্ভস্থ পার্কিং এক্সটেনশন এবং খালের প্রাচীর শক্তিশালীকরণের জন্য আদর্শ।

• রাশিয়া: শীতকালীন তাপমাত্রা -30 ডিগ্রি সেলসিয়াসে নেমে আসে - সামঞ্জস্যযোগ্য প্রভাব ফ্রিকোয়েন্সি নিয়ন্ত্রণ অপারেটরদের হাইড্রোলিক তেলকে ধীরে ধীরে গরম করতে কম rpm এ শুরু করতে দেয়। সম্পূর্ণ স্লিউইং মেকানিজম অ্যাসেম্বলি মান হিসাবে নিম্ন-তাপমাত্রার গ্রীস (‑40°C গ্রেড) ব্যবহার করে। কম রক্ষণাবেক্ষণ খরচ নকশা প্রত্যন্ত সাইবেরিয়ান অবস্থানে ক্ষেত্রের মেরামতের প্রয়োজন কমিয়ে দেয়।
