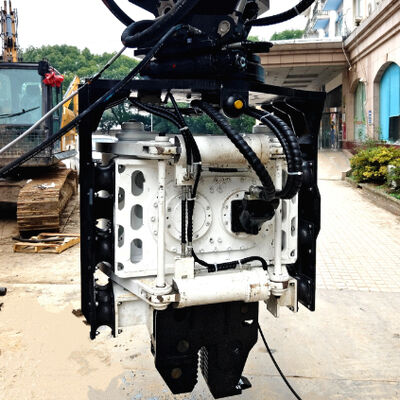

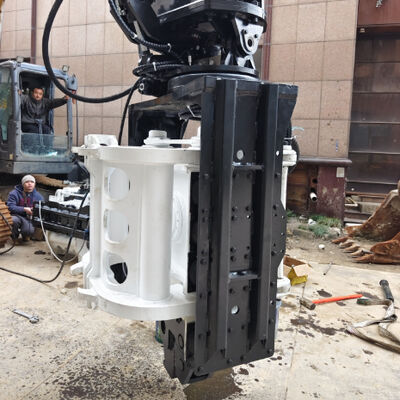

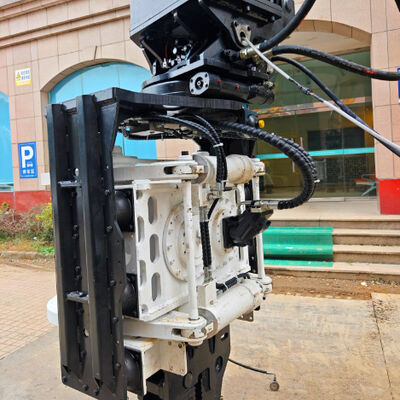

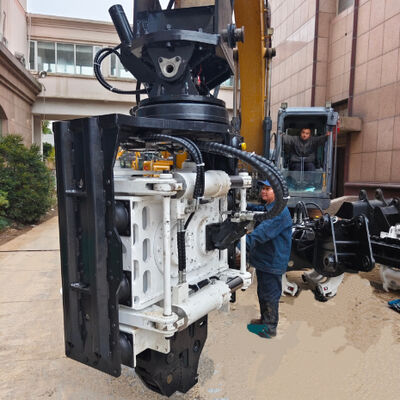

SV300 সাইড গ্রিপ পাইল ড্রাইভার - ডুয়াল পাম্প ফ্লো মার্জিং সিস্টেম এবং 25‑32t খননকারীদের জন্য ইন্টিগ্রেটেড কন্ট্রোল ভালভ সমাবেশ

SV300 সাইড গ্রিপ পিল ড্রাইভার একটি হাইড্রোলিক কম্পন সংযোজক 25 ′′ 32 টন খননকারীর জন্য ডিজাইন করা হয়েছে। এটি আমাদের SV- সিরিজের অন্তর্গত, ইস্পাত শীট পাইল, H- বিম,এবং পাইপ পাইলস কম মাথা এবং সংকীর্ণ স্থান যেমন কারখানা সংস্কারএসভি৩০০-এ পাঁচটি উন্নত হাইড্রোলিক এবং কাঠামোগত বৈশিষ্ট্য অন্তর্ভুক্ত রয়েছে: একটি দ্বৈত পাম্প প্রবাহ একত্রীকরণ ব্যবস্থা,একটি ইন্টিগ্রেটেড কন্ট্রোল ভালভ সমন্বয়, একটি উচ্চ প্রবাহের মেশিং ভালভ ইউনিট, একটি সম্পূর্ণ সীমিত স্থান অভিযোজন সমাধান, এবং উচ্চ ফ্রিকোয়েন্সি কম্পন আউটপুট (558 kN, 2300-3000 rpm) । এই বৈশিষ্ট্যগুলি ব্যতিক্রমী শক্তি প্রদানের জন্য একসাথে কাজ করে,সুনির্দিষ্ট নিয়ন্ত্রণ, এবং যেখানে প্রচলিত পিল ড্রাইভার ফিট করতে পারে না সেখানে কাজ করার ক্ষমতা।

SV300 একটি দ্বৈত পাম্প প্রবাহ একত্রীকরণ সিস্টেম দিয়ে সজ্জিত যা দ্বি-পর্যায়ের জলবাহী শক্তি ব্যবস্থাপনা সক্ষম করে।একটি একক পাম্প সার্কিট হালকা পিলিং বা নিষ্কাশন জন্য পর্যাপ্ত প্রবাহ প্রদান করে, জ্বালানি সাশ্রয় এবং তাপ উত্পাদন হ্রাস যখন গুচ্ছ ঘন পাথর, কম্প্যাক্ট ফিলিং, বা শক্ত কাদামাটি সম্মুখীন,সিস্টেম স্বয়ংক্রিয়ভাবে একটি দ্বিতীয় পাম্প থেকে প্রবাহ একত্রিত করেএটি কেন্দ্রীয় শক্তিকে পূর্ণ 558 কিলোনেট পর্যন্ত বৃদ্ধি করে, যা SV300 কে ক্যারিয়ার মেশিনকে আপগ্রেড না করেই কঠোর ভূতাত্ত্বিক অবস্থার মোকাবেলা করতে দেয়।হ্যামার এবং এক্সক্যাভার উভয়ই রক্ষা করেমিশ্র মাটির স্তরে (নদী ডেল্টা এবং আলুভিয়াল সমভূমিতে সাধারণ) কাজ করা অপারেটরদের জন্য, এই বৈশিষ্ট্যটি উৎপাদনশীলতা উল্লেখযোগ্যভাবে উন্নত করে।

SV300 একটি সমন্বিত নিয়ন্ত্রণ ভালভ সমন্বয় নেতৃস্থানীয় আন্তর্জাতিক জলবাহী ব্র্যান্ড থেকে আমদানি করা হয়। এই কম্প্যাক্ট ভালভ ব্লক সমস্ত জলবাহী ফাংশন centralizes: কম্পন শুরু / স্টপ,বিকেন্দ্রীক ঘূর্ণন দিক, প্রবাহ নিয়ন্ত্রণ, কাত নিয়ন্ত্রণ, এবং ঘূর্ণন নিয়ন্ত্রণ। প্রতিটি কর্মের স্বাধীন নিয়ন্ত্রণ রক্ষণাবেক্ষণ এবং ত্রুটি সমাধান সহজতর, বহিরাগত পায়ের পাতার মোজাবিশেষ বিশৃঙ্খলা হ্রাস, এবং প্রতিক্রিয়া সময় উন্নত।দীর্ঘ পায়ের পাতার মোজাবিশেষ দ্বারা সংযুক্ত একাধিক পৃথক ভালভ সঙ্গে ঐতিহ্যগত সিস্টেমের বিপরীতে, ইন্টিগ্রেটেড ডিজাইন ফুটো পয়েন্টগুলিকে হ্রাস করে এবং চাপের ক্ষতি হ্রাস করে।ভালভ সমন্বয় 32 এমপিএ অপারেটিং চাপের জন্য নামকরণ করা হয় এবং অন্তর্নির্মিত চাপ ত্রাণ এবং anti-cavitation সুরক্ষা অন্তর্ভুক্তএটি ফ্লোটের মালিকদের জন্য কম জলবাহী ব্যর্থতা এবং দ্রুত রোগ নির্ণয়ের অর্থ।

দ্বৈত পাম্প মার্জিং সিস্টেমের পরিপূরক হিসাবে, এসভি 300 একটি উত্সর্গীকৃত উচ্চ প্রবাহের মার্জিং ভালভ ইউনিট অন্তর্ভুক্ত করে যা উভয় পাম্প থেকে সম্মিলিত প্রবাহ পরিচালনা করে।এই ইউনিটটি উল্লেখযোগ্য চাপ ড্রপ ছাড়া 32 এমপিএ এ 280 L/min পর্যন্ত পরিচালনা করতে ডিজাইন করা হয়েছে (SV300 ′s সর্বোচ্চ অপারেটিং প্রবাহ). উচ্চ প্রবাহের ভালভ ইউনিট দীর্ঘ সেবা জীবন জন্য সুনির্দিষ্ট-মেশিন spools এবং hardened আসন অন্তর্ভুক্ত। যখন অপারেটর নির্বাচন করে√ ভালভ ইউনিট অভ্যন্তরীণ প্যাসেজ খোলা দুটি পাম্প প্রবাহ seamlessly একত্রিত করতেইউনিটটি আনুপাতিক প্রবাহ নিয়ন্ত্রণও সরবরাহ করে, যা অপারেটরকে কম্পনের ফ্রিকোয়েন্সি 2300 থেকে 3000 rpm পর্যন্ত পরিবর্তনের অনুমতি দেয়। ফলাফলটি মসৃণ,সামঞ্জস্যযোগ্য শক্তি সরবরাহ যা মাটির অবস্থার সাথে পুরোপুরি মিলিত হয় soft নরম কাদামাটি থেকে আবহাওয়ার শিলা পর্যন্ত.

এসভি৩০০ একটি সম্পূর্ণ সীমিত স্থান অভিযোজন সমাধান হিসাবে ডিজাইন করা হয়েছে। এর নকশা কম হেডরুম এবং সংকীর্ণ অ্যাক্সেস কাজের সাইটগুলিতে পাওয়া প্রতিটি সীমাবদ্ধতার সমাধান করেঃ

• সাইড-গ্রিপ ক্ল্যাম্পিং উচ্চ উল্লম্ব নেতৃত্বের প্রয়োজন দূর করে, প্রয়োজনীয় ওভারহেড ক্লিয়ারান্সকে কমপক্ষে 3.5 মিটারে হ্রাস করে।

• কমপ্যাক্ট মাত্রা (1343 × 1230 × 2923 মিমি) হ্যামারকে স্ট্যান্ডার্ড দরজা এবং ঘনিষ্ঠভাবে দূরবর্তী দেয়ালের মধ্যে ফিট করতে দেয়।

• ৩৬০ ডিগ্রি ক্রমাগত ঘূর্ণন এবং ±৩০ ডিগ্রি দ্বি-পরিচালিত কাতটি খননকারীকে সরানো ছাড়াই সঠিক পজিশনিং সক্ষম করে।

• বিনিময়যোগ্য ক্ল্যাম্প আসনগুলি ইস্পাত শীট পাইল, এইচ-বিম এবং পাইপ পাইলগুলির মধ্যে দ্রুত সরঞ্জাম ছাড়াই স্যুইচ করতে দেয়।

• ডাবল ক্ল্যাম্পিং সিস্টেম (সাইড ক্ল্যাম্প + নীচের ক্ল্যাম্প) চরম কাতের কোণে কাজ করার সময়ও পিলটি নিরাপদে ধরে রাখে।
  কারখানার সম্প্রসারণ, সেতুর আন্ডারপাস, অভ্যন্তরীণ নির্মাণ, অথবা শহুরে ইউটিলিটি ট্রেঞ্চের উপর কাজ করা ঠিকাদারদের জন্য,এসভি৩০০ একটি স্ট্যান্ডার্ড ২৫-৩২ টন এক্সক্যাভারেটরকে একটি অত্যন্ত চালনাযোগ্য পিলিং মেশিনে পরিণত করে যা অন্য কোনও পিল ড্রাইভার পৌঁছাতে পারে না এমন জায়গাগুলিতে অ্যাক্সেস করতে পারে.

এসভি৩০০ উচ্চ ফ্রিকোয়েন্সির কম্পন আউটপুট ২৩০০-৩০০০ rpm প্রদান করে (প্রবাহ নিয়ন্ত্রণের মাধ্যমে নিয়ন্ত্রিত) ৫৫৮ কিলোনেট (এসেন্ট্রিক মোমন্ট ৫.৬ কেজিএম) এর একটি সেন্ট্রিফুগাল ফোর্স দিয়ে।উচ্চ ফ্রিকোয়েন্সির কম্পন দ্রুত ময়লার চারপাশের মাটিকে তরল করে দেয়, ঘর্ষণ প্রতিরোধের 75% পর্যন্ত হ্রাস করে। প্রধান সুবিধাগুলির মধ্যে রয়েছেঃ

• দ্রুত অনুপ্রবেশ ∙ একটি ১২ মিটার ইস্পাত শীট পিল মাঝারি-ঘনতাযুক্ত বালি বা মাটির মধ্যে ৬০-৯০ সেকেন্ডে চালিত হতে পারে।

• মসৃণ উত্তোলন ∙ এমনকি কয়েক মাস ধরে স্থির হয়ে থাকা পিলগুলিও ন্যূনতম প্রচেষ্টার সাথে টানতে পারে।

• হ্রাসকৃত পার্শ্বীয় কম্পন √ অনুভূমিক বাহিনী বাতিল, খননকারী বুম এবং কাছাকাছি কাঠামো রক্ষা।

• কম গোলমাল উচ্চ ফ্রিকোয়েন্সি অ্যাকোস্টিক স্পেকট্রামকে বিরক্তিকর নিম্ন-ফ্রিকোয়েন্সি থাম্পিং থেকে দূরে সরিয়ে দেয়।
  নিয়মিত ফ্রিকোয়েন্সি অপারেটরকে প্রতিটি মাটির স্তরের জন্য সর্বোত্তম সেটিং ডায়াল করতে দেয়ঃ জ্বালানী সাশ্রয় করার জন্য নরম মাটির জন্য কম ফ্রিকোয়েন্সি (2300-2500 rpm),উচ্চতর ফ্রিকোয়েন্সি (2700-3000 rpm) ঘন বা হিমশীতল স্থল জন্য অনুপ্রবেশ সর্বাধিক করতে.

• দক্ষিণ-পূর্ব এশিয়া ∙ শহুরে অবকাঠামো প্রকল্পে প্রায়ই মিশ্র মাটির অবস্থা থাকে (নরম কাদামাটি থেকে ঘন বালি পর্যন্ত) ।দ্বৈত পাম্প প্রবাহ একত্রীকরণ সিস্টেম এবং উচ্চ প্রবাহ একত্রীকরণ ভালভ ইউনিট বহনকারী oversizing ছাড়া অন-চাহিদা শক্তি প্রদানসীমিত স্থানের অভিযোজন সমাধান বিদ্যমান ফ্লাইওভারের নিচে এবং বিল্ডিংগুলির মধ্যে স্ট্যাকিংয়ের অনুমতি দেয়।

• ভারত ∙ ব্যয়-সংবেদনশীল ঠিকাদাররা ইন্টিগ্রেটেড কন্ট্রোল ভালভ সমন্বয় থেকে উপকৃত হয়, যা নল ফুটো এবং রক্ষণাবেক্ষণের সময় হ্রাস করে।উচ্চ ফ্রিকোয়েন্সির কম্পনের আউটপুট দক্ষতার সাথে ডেকান মালভূমি এবং গঙ্গা সমভূমির বিভিন্ন মাটিতে কাজ করেকমপ্যাক্ট ডিজাইনটি সংকীর্ণ গ্রামীণ সড়ক এবং সেতুর আন্ডারপাসের জন্য আদর্শ।

• রাশিয়া ঠান্ডা জলবায়ু এবং প্রত্যন্ত সাইটগুলি নির্ভরযোগ্য হাইড্রোলিক্সের প্রয়োজন। ইন্টিগ্রেটেড ভালভ সমাবেশ এবং দ্বৈত পাম্প ফিউজিং সিস্টেম সঠিক তরল দিয়ে কম তাপমাত্রায় ধারাবাহিকভাবে কাজ করে।সীমিত স্থান অভিযোজন সমাধান পাইপলাইন অ্যাঙ্কর ব্লক এবং permafrost ভিত্তি যেখানে অ্যাক্সেস সীমাবদ্ধ জন্য অমূল্য.

উঃ দ্বৈত পাম্প প্রবাহ মিশ্রণ সিস্টেম দুটি জলবাহী পাম্পের আউটপুট (সাধারণত খননকারীর প্রধান এবং সহায়ক সার্কিট থেকে) একত্রিত করে। স্ট্যান্ডার্ড মোডে,একটি পাম্প শক্তি-কার্যকর অপারেশনের জন্য প্রবাহ সরবরাহ করেযখন আপনি কঠিন মাটির মুখোমুখি হন, তখন সিস্টেমটি দ্বিতীয় পাম্পকে একত্রিত করে, হ্যামমারে প্রবাহ দ্বিগুণ করে এবং পুরো 558 kN পর্যন্ত কেন্দ্রীয় শক্তি বৃদ্ধি করে।

উত্তরঃ ইন্টিগ্রেটেড কন্ট্রোল ভালভ সমন্বয় একাধিক পৃথক ভালভ এবং দীর্ঘ পায়ের পাতার মোজাবিশেষ একটি একক, কম্প্যাক্ট ব্লক সঙ্গে প্রতিস্থাপন। এই সম্ভাব্য ফুটো পয়েন্ট হ্রাস, ত্রুটি সমাধান সহজতর,এবং প্রতিক্রিয়া সময় উন্নত. সমস্ত ফাংশন (ভিব্রেশন স্টার্ট / স্টপ, ঘূর্ণন, কাত, প্রবাহ নিয়ন্ত্রণ) এক ইউনিট মাধ্যমে নিয়ন্ত্রিত হয়।

উঃ তারা একসাথে কাজ করে। দ্বৈত পাম্প প্রবাহ একত্রীকরণ সিস্টেমটি সামগ্রিক জলবাহী সার্কিটকে বোঝায় যা দুটি পাম্প প্রবাহকে একত্রিত করে।উচ্চ প্রবাহের একক মেশিং ভালভ ইউনিট হল বিশেষ ভালভ উপাদান যা মেশিং সম্পাদন করে এবং 280 লিটার/মিনিট পর্যন্ত সম্মিলিত প্রবাহ নিয়ন্ত্রণ করেউভয়ই SV300 এর ডিজাইনে সংহত।

উত্তরঃ এটি সাইড-গ্রিপ ক্ল্যাম্পিং (উল্লম্ব লিডার নেই), কমপ্যাক্ট মাত্রা (1.34 মিটার দীর্ঘ, 1.23 মিটার প্রশস্ত, 2.92 মিটার উচ্চ), 360 ° অবিচ্ছিন্ন ঘূর্ণন, ± 30 ° কাত এবং একটি দ্রুত-পরিবর্তন ক্ল্যাম্প সিস্টেমকে একত্রিত করে।আপনি 3 এর নিচে কাজ করতে পারেন০.৫ মিটার সিলিং এবং দেয়ালের মধ্যে মাত্র ১.৩ মিটার দূরত্বে এমন জায়গা যেখানে প্রচলিত পিল ড্রাইভাররা যেতে পারে না।

উত্তরঃ বেশিরভাগ মাটির জন্য, হ্যাঁ। উচ্চ ফ্রিকোয়েন্সি কম্পন আউটপুট (2300-3000 rpm) নিম্ন ফ্রিকোয়েন্সি (1500-2000 rpm) এর চেয়ে দ্রুত মাটি তরল করে।এটি কম পার্শ্বীয় কম্পন এবং কম অনুভূত শব্দ উত্পাদন করে. SV300 এর নিয়মিত ফ্রিকোয়েন্সি আপনাকে নরম মাটিতে জ্বালানী বাঁচাতে কম ঘূর্ণন এবং সর্বাধিক অনুপ্রবেশের জন্য ঘন মাটিতে উচ্চতর ঘূর্ণন ব্যবহার করতে দেয়।

উঃ বিনিময়যোগ্য ক্ল্যাম্প আসন সহঃ ইউ-টাইপ এবং জেড-টাইপ স্টিল শীট পাইলস (১২-১৫ মিটার পর্যন্ত), এইচ-বিম পর্যন্ত ৩৫০ মিমি, এবং বৃত্তাকার পাইপ পাইলস পর্যন্ত 600 মিমি ব্যাসার্ধ।

উঃ যেকোনো ২৫-৩২ টনের এক্সক্যাভেটর (কোমাতসু, হিটাচি, সানি, এক্সসিএমজি, লিউগং ইত্যাদি) ।) একটি হাইড্রোলিক দ্রুত সংযোজক এবং দুটি সহায়ক সার্কিট (দ্বৈত পাম্প একত্রীকরণের জন্য) বা কমপক্ষে এক সার্কিট 280 লিটার / মিনিট পর্যন্ত প্রবাহের সাথেইনস্টলেশনের জন্য সাধারণত এক দিন সময় লাগে।
