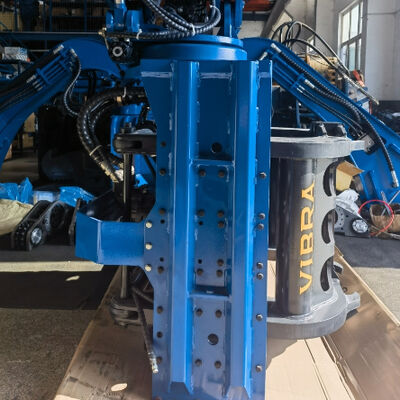

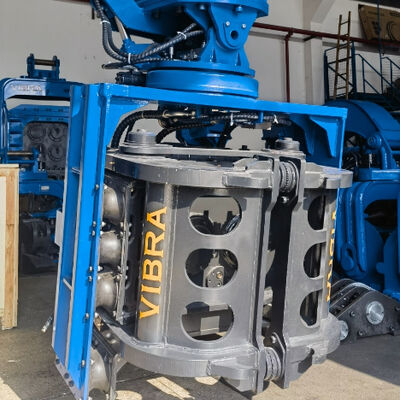

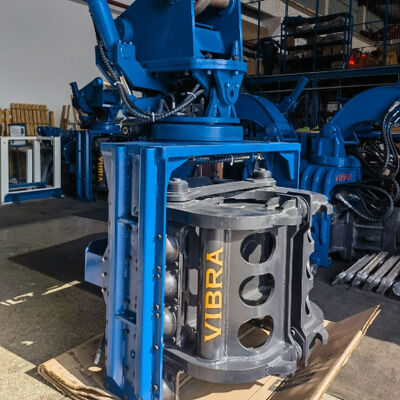

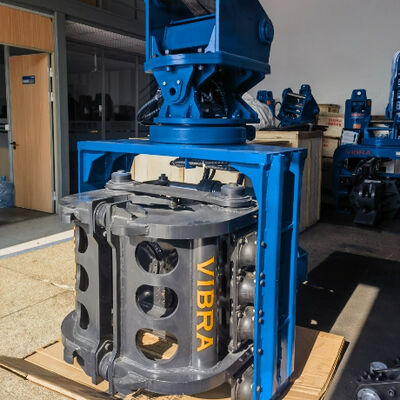

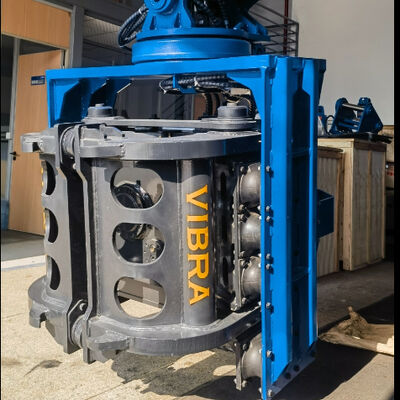

সাইড গ্রিপ পাইল ড্রাইভার | উচ্চ ফ্রিকোয়েন্সি ভাইব্রেশন আউটপুট এবং 25-32T এক্সকাভেটরের জন্য সীমাবদ্ধ স্থান অভিযোজন সমাধান

উৎপত্তি স্থল	চীন
পরিচিতিমুলক নাম	VIBRA
সাক্ষ্যদান	ISO 9001:2015
মডেল নম্বার	এসভি-৩০০
ন্যূনতম চাহিদার পরিমাণ	1 সেট
মূল্য	আলোচনাযোগ্য
প্যাকেজিং বিবরণ	কাঠের প্যালেট
ডেলিভারি সময়	7 ~ 35 দিন
পরিশোধের শর্ত	টি/টি
যোগানের ক্ষমতা	30 সেট/মাস

পণ্যের বিবরণ

উদ্ভট মুহূর্ত	5.6 কেজি	কেন্দ্রাতিগ বল	558kn
ফ্রিকোয়েন্সি	2300~3000rpm	সাইড ক্ল্যাম্প ফোর্স	385 KN
বটম ক্ল্যাম্প ফোর্স	490 KN	অপারেশন চাপ	32 এমপিএ
অপারেশন প্রবাহ	220~280 L/min	ঘোরান ডিগ্রি	360±30°
প্রযোজ্য খননকারী	25~32 টন
বিশেষভাবে তুলে ধরা	কম্প্যাক্ট সাইড গ্রিপ পাইল ড্রাইভার , সংকীর্ণ জায়গার জন্য পাইল ড্রাইভার , সাইড গ্রিপ কনস্ট্রাকশন পাইল ড্রাইভার

একটি বার্তা রেখে যান

পণ্যের বর্ণনা

পরিচিতি

এসভি-৩০০ একটি বিশেষায়িত সাইড গ্রিপ পিল ড্রাইভার। এটি হাইড্রোলিক কম্পন হ্যামারের একটি অনন্য রূপ যা কম হেডরুম এবং সংকীর্ণ জায়গাগুলির জন্য ডিজাইন করা হয়েছে।প্রচলিত পিল ড্রাইভারগুলির বিপরীতে যা উচ্চ উল্লম্ব ক্লিয়ারেন্সের প্রয়োজন, এসভি-৩০০ সরাসরি ২৫-৩২ টন এক্সক্যাভারে মাউন্ট করা হয় এবং সেতুর নিচে, কারখানার ভিতরে, টানেল এবং রেল লাইনের পাশে দক্ষতার সাথে কাজ করে।এটি সরাসরি খননকারীর সহায়ক সার্কিটের সাথে সংযুক্ত হয় (32 এমপিএ)এই মেশিনটি উচ্চ ফ্রিকোয়েন্সি কম্পন আউটপুট (2300~3000 rpm) এবং উচ্চ প্রভাব শক্তি প্রতি ধাক্কা (559 kN সেন্ট্রিফুগাল বল) প্রদান করে।ঘর্ষণ কমাতে এবং ব্যতিক্রমী গতিতে পাইল চালানোর জন্য আশেপাশের মাটি দ্রুত তরলীকরণ.এসভি-৩০০ একটি সম্পূর্ণ সংকীর্ণ স্থান অভিযোজন সমাধান ∙ এর কম্প্যাক্ট সামগ্রিক উচ্চতা (ক্ল্যাম্প সহ ২৯২৩ মিমি) এবং ইন্টিগ্রেটেড সাইড-গ্রিপ প্রক্রিয়াটি উল্লম্ব ক্লিয়ারেন্সে ৩ এরও কম পিল ড্রাইভিংয়ের অনুমতি দেয়একটি মেশিন স্টিল শীট পাইল, এইচ-বিম এবং বৃত্তাকার পাইপগুলির জন্য একটি প্রতিস্থাপনযোগ্য ক্ল্যাম্প ইন্টারফেসের সাথে clamping, অবস্থান, ড্রাইভিং এবং এক্সট্রাকশন পরিচালনা করে।দক্ষিণ-পূর্ব এশিয়ার সীমিত স্থানে কাজ করা ঠিকাদারদের জন্যভারতে এবং রাশিয়ায় এসভি-৩০০ এর উৎপাদনশীলতা এবং নির্ভরযোগ্যতা অতুলনীয়।

মূল বৈশিষ্ট্য ও সুবিধা (পাঁচটি কীওয়ার্ড একত্রিত করা)

বৈশিষ্ট্য	কম হেডরুম এবং সংকীর্ণ স্থান প্রকল্পের জন্য সুবিধা
সাইড গ্রিপ পিল ড্রাইভার	পাশের ক্ল্যাম্পিং ডিজাইন উচ্চ নেতৃত্বের প্রয়োজন দূর করে। পাশের ক্ল্যাম্পটি পিলটি ধরে রাখে যখন নীচের ক্ল্যাম্প অতিরিক্ত স্থিতিশীলতা সরবরাহ করে।একটি ডিভাইস সহায়ক সরঞ্জাম ছাড়াই সমগ্র পিলিং চক্র সম্পন্ন করে √ যেখানে স্থান প্রিমিয়াম জন্য আদর্শ.
উচ্চ ফ্রিকোয়েন্সি কম্পন আউটপুট(২৩০০-৩০০০ ঘন্টা)	দ্রুত কম্পনের চক্রগুলি মাটির কাঠামো ভেঙে দেয় এবং তাত্ক্ষণিকভাবে ঘর্ষণ হ্রাস করে। নিম্ন-ফ্রিকোয়েন্সি হ্যামারগুলির তুলনায় এটি কাদামাটি, বালি এবং মিশ্র মাটি দ্রুত প্রবেশ করে।দ্বি-পর্যায়ের ফ্রিকোয়েন্সি নিয়ন্ত্রণ (2300 ¢ 3000 rpm) অপারেটরদের ভূমি অবস্থার সাথে কম্পন মেলে.
হাইড্রোলিক পিল ড্রাইভারসিস্টেম	খননকারীর হাইড্রোলিক সার্কিটের সাথে সরাসরি সংযোগ ️ কোনও বাহ্যিক পাওয়ার ইউনিটের প্রয়োজন নেই। জ্বালানী, পরিবহন ব্যয় এবং রক্ষণাবেক্ষণ সাশ্রয় করে। সিস্টেমটি 32 এমপিএতে 220 ∼ 280 লিটার / মিনিট প্রবাহের সাথে কাজ করে,সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ 25~32 টন বহনকারী জাহাজের সাথে (কোমাতু PC300), হিটাচি ZX300 ইত্যাদি) ।
সীমিত স্থান অভিযোজন সমাধান	কম মাথা স্পেসের জন্য গ্রাউন্ড থেকে ডিজাইন করা। সামগ্রিক উচ্চতা মাত্র ২৯২৩ মিমি (সংযোজক এবং ক্ল্যাম্প সহ) । ব্রিজ ডেকের নীচে, কারখানার ছাদের ভিতরে, টানেলগুলিতে এবং বিল্ডিং কলামের মধ্যে কাজ করে।সাইড-গ্রিপ ডিজাইনটি হ্যামারের উচ্চতাকে সর্বনিম্ন রাখে যখন সম্পূর্ণ কার্যকারিতা বজায় রাখে.
প্রতি ধাক্কা উচ্চ প্রভাব শক্তি(559 kN)	প্রতিটি কম্পন চক্র একটি শক্তিশালী 559 kN সেন্ট্রিফুগাল শক্তি প্রদান করে। কম্প্যাক্ট স্তর, শিলার পকেট, এবং হালকা পাথর অতিক্রম করে।এমনকি কঠিন মাটিতেও সোজা পিলের অনুপ্রবেশ নিশ্চিত করে deep গভীর ভিত্তি এবং লোড বহনকারী পিলের জন্য গুরুত্বপূর্ণ.

ক্যাটালগ থেকে অতিরিক্ত স্পেসিফিকেশনঃ

এক্সসেন্ট্রিক মোমন্টঃ ৫.৬ কেজিএম
ফ্রিকোয়েন্সি পরিসীমাঃ ২৩০০-৩০০০ rpm (নিয়মিত)
সাইড ক্ল্যাম্প ফোর্সঃ ৩৮৫ কিলন।
কাজের চাপঃ ৩২ এমপিএ। কাজের প্রবাহঃ ২২০/২৮০ লিটার/মিনিট।
ঘূর্ণন কোণঃ ৩৬০ ডিগ্রি।
মাত্রা (L × W × H): 1343 × 1230 × 2923 মিমি
ওজন (সংযোগ এবং ক্ল্যাম্প সহ): ৩১৫০ কেজি
উপযুক্ত খননকারীঃ ২৫-৩২ টন

টেকনিক্যাল প্যারামিটার ∙ এসভি-৩০০

প্যারামিটার	মূল্য
অদ্ভুত মুহূর্ত	5.6 কিলোগ্রাম
সেন্ট্রিফুগাল বল	৫৫৯ কেএন
ফ্রিকোয়েন্সি রেঞ্জ	২৩০০ ∙ ৩০০০ ঘন্টা
সাইড ক্ল্যাম্প ফোর্স	৩৮৫ কেএন
নীচের ক্ল্যাম্প শক্তি	৪৯০ কেএন
কাজের চাপ	৩২ এমপিএ
ওয়ার্কিং ফ্লো	২২০ ২৮০ লিটার/মিনিট
ঘূর্ণন কোণ	৩৬০°
টিল্ট অ্যাঙ্গেল	±30°
মাত্রা (L×W×H)	১৩৪৩×১২৩০×২৯২৩ মিমি
ওজন (কনজেক্টর এবং ক্ল্যাম্প সহ)	৩১৫০ কেজি
উপযুক্ত খননকারী যন্ত্র	২৫ ∙ ৩২ টন

কেন এসভি-৩০০ দক্ষিণ-পূর্ব এশিয়া, ভারত ও রাশিয়ার জন্য?

দক্ষিণ-পূর্ব এশিয়া (কারখানার সংযোজন, সেতু সম্প্রসারণ, টানেল নির্মাণ)

ব্যাংকক, জাকার্তা এবং ম্যানিলার বিদ্যমান উচ্চতর মহাসড়কের নিচে কাজ করার জন্য সীমিত স্থান অভিযোজন সমাধান অপরিহার্য।অনেক প্রশস্তকরণ প্রকল্পের জন্য 4 মিটারেরও কম দূরত্বের সাথে ডেকের নিচে সরাসরি পিল ড্রাইভিং প্রয়োজন.
উচ্চ ফ্রিকোয়েন্সির কম্পন আউটপুট নরম সামুদ্রিক কাদামাটি মাটির তরলীকরণকে হ্রাস করে, যখন প্রতি ধাক্কা উচ্চ প্রভাব শক্তি নিশ্চিত করে যে পাইলগুলি দ্রুত নকশা গভীরতা পৌঁছায়।
সাইড গ্রিপ পিল ড্রাইভার ডিজাইন অপারেটরদের খননকারীর পুনরায় অবস্থান না করেই খাল দেয়াল এবং নিকাশী চ্যানেল বরাবর কাজ করতে দেয়।

ভারত (ফ্লাইওভার, মেট্রো রেল, শিল্প শ্যাড)

হাইড্রোলিক পিল ড্রাইভারকে স্ট্যান্ডার্ড 25 ′′32T এক্সক্যাভেটরগুলির সাথে একীভূত করার ফলে ডেডিকেটেড পিলিং প্লাগগুলির তুলনায় ফ্লিট খরচ 40% পর্যন্ত হ্রাস পায় ′′ যা মূল্য-সংবেদনশীল অবকাঠামো প্রকল্পগুলির জন্য একটি বড় সুবিধা।
সীমিত স্থানের অভিযোজন সমাধানটি কারখানার সম্প্রসারণের ভিতরে পিল ড্রাইভিং সক্ষম করে যেখানে ওভারহেড ক্রেন বা ছাদ ট্রাস উল্লম্ব স্থান সীমাবদ্ধ করে।
দিল্লি এনসিআর-এর জলপ্রপাত থেকে বেঙ্গালুরু-র পর্বত পর্যন্ত মিশ্রিত মাটি দিয়ে উচ্চ প্রভাব শক্তি (559 কিলো নট) ।

রাশিয়া (শিল্প কারখানা পুনর্নির্মাণ, সেতু মেরামত, শীতকালীন ঘরবাড়ি)

সীমিত স্থানের অভিযোজন সমাধান শীতকালে গরম অস্থায়ী অভ্যন্তরে পিল ড্রাইভিং সক্ষম করে, এমনকি -30 ডিগ্রি সেলসিয়াসেও উত্পাদনশীলতা বজায় রাখে।
উচ্চ ফ্রিকোয়েন্সির কম্পনের আউটপুট দ্রুত হিমশীতল শীর্ষ ভূমি এবং পারমাফ্রোস্ট সক্রিয় স্তরগুলি ভেঙে দেয়, যা চক্রের সময়কে সংক্ষিপ্ত করে।
শক্তিশালী সিল এবং উচ্চ-গ্রেড ইস্পাতের সাথে হাইড্রোলিক পিল ড্রাইভার চরম ঠান্ডায় নির্ভরযোগ্যভাবে কাজ করে। প্রতি ধাক্কা উচ্চ প্রভাব শক্তি সহজে ঠান্ডা-উত্তোলিত স্থল অতিক্রম করে।

FAQ (প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী)

প্রশ্ন ১: এসভি-৩০০-কে কী করে সীমিত স্থানের অভিযোজন সমাধান করে?

উত্তরঃ ঐতিহ্যবাহী পিল ড্রাইভারগুলির উচ্চ নেতৃত্বের প্রয়োজন হয় (প্রায়শই 6 ~ 10 মিটার উল্লম্ব ক্লিয়ারেন্স) । সাইড গ্রেপ পিল ড্রাইভার ডিজাইনটি পিলগুলিকে পাশের দিকে ধরে, সামগ্রিক উচ্চতা হ্রাস করে।মাত্র ২৯২৩ মিমি মোট উচ্চতায়, এসভি-৩০০ হল ৪ মিটারেরও কম দূরত্বের সঙ্গে সেতুর নীচের ডেক, কারখানার অভ্যন্তর, টানেল এবং রেলপথের আন্ডারপাসের জন্য একটি নিবেদিত সংকীর্ণ স্থান অভিযোজন সমাধান।

প্রশ্ন ২ঃ উচ্চ-ফ্রিকোয়েন্সি কম্পনের আউটপুট কীভাবে কর্মক্ষমতা উন্নত করে?

উত্তরঃ উচ্চ ফ্রিকোয়েন্সি কম্পন আউটপুট (2300 ¢ 3000 rpm) পিলের চারপাশে দ্রুত মাটি তরলীকরণ করে, 80% পর্যন্ত ঘর্ষণ হ্রাস করে। পিলটি দ্রুততর, কম প্রতিরোধের সাথে প্রবেশ করে,এবং খননকারীর উপর কম চাপ সহদুই-পদক্ষেপের ফ্রিকোয়েন্সি নিয়ন্ত্রণ আপনাকে আলগা মাটির জন্য কম rpm এবং ঘন স্তরগুলির জন্য উচ্চতর rpm নির্বাচন করতে দেয়।

প্রশ্ন 3: এই হাইড্রোলিক পিল ড্রাইভারের জন্য কি আমার আলাদা পাওয়ার প্যাক দরকার?

উত্তরঃ না, এসভি-৩০০ একটি সত্যিকারের হাইড্রোলিক পাইল ড্রাইভার যা সরাসরি আপনার খননকারীর সহায়ক সার্কিট থেকে চালিত হয়।প্রয়োজনীয় প্রবাহ 220 ∼280 L/min 32 MPa ∼ ভাল কমাতসু থেকে 25 ∼32 টন খননকারীর পরিসীমা মধ্যেবাইরের পাওয়ার প্যাক না থাকার অর্থ কম খরচ, সহজ রক্ষণাবেক্ষণ এবং সহজ পরিবহন।

প্রশ্ন ৪ঃ এটা কি কোন কোণে পিল চালাতে পারে?

উত্তরঃ হ্যাঁ। এসভি-৩০০-এ একটি দ্বি-পন্থী কাত ফাংশন (±৩০ ডিগ্রি) রয়েছে, যা দেয়াল, ঢাল সুরক্ষা এবং নদীর তীরে শক্তিশালীকরণের জন্য ব্যাটার পিলগুলিকে অনুমতি দেয়। ৩৬০ ডিগ্রি ঘূর্ণন সহ, এটি একটি মেশিনের সাথে কাজ করে।আপনি excavator সরানো ছাড়া কার্যত যে কোন দৃষ্টিভঙ্গি মধ্যে ময়দা অবস্থান করতে পারেন.

প্রশ্ন ৫ঃ প্রতি ধাক্কাতে বাস্তব জগতে উচ্চ প্রভাব শক্তি কত?

উত্তরঃ প্রতি ধাক্কা উচ্চ প্রভাব শক্তি 559 kN কেন্দ্রীয় শক্তি হয়। প্রতিটি কম্পন চক্র পিল মাথা এই শক্তি বিতরণ করে। ব্যবহারিকভাবে,এটি মাঝারি ঘনত্বের মাটিতে 12-15 মিটার পর্যন্ত ইস্পাত শীট পাইল এবং পাইপ পাইল চালাতে পারে, এবং শক্ত কাদামাটি বা পাথরের স্তরগুলিতে 8 ̊10 মিটার।

প্রশ্ন ৬ঃ এসভি-৩০০ কোন ধরনের পিল পরিচালনা করতে পারে?

উত্তরঃ ঐচ্ছিক দ্রুত-পরিবর্তন ক্ল্যাম্প ইন্টারফেস (একটি আনুষাঙ্গিক হিসাবে উপলব্ধ) সঙ্গে, SV-300 হ্যান্ডেলঃ

ইউ-টাইপ এবং জেড-টাইপ স্টিল শীট পাইল (বেশিরভাগ প্রোফাইল)
এইচ-বিম (বিশাল এবং মাঝারি ফ্ল্যাঞ্জ)
বৃত্তাকার ইস্পাত পাইপ পাইল (আকার 200~600 মিমি)
প্রিফিল্ড কংক্রিট পিল (গামার চোয়াল প্যাড সহ)

প্রশ্ন ৭ঃ সীমিত স্থানের অভিযোজন কিভাবে সেতু পুনর্নির্মাণে উপকার করে?

উত্তরঃ বিদ্যমান একটি সেতুকে শক্তিশালী বা প্রশস্ত করার সময়, আপনাকে প্রায়শই ডেকের নীচে সরাসরি নতুন পিলগুলি চালাতে হবে যেখানে ক্লিয়ারেন্সটি কেবল 3.5 ′′ 4 মিটার। প্রচলিত পিল ড্রাইভাররা এই স্থানে প্রবেশ করতে পারে না.এসভি-৩০০ এর সীমিত স্থান অভিযোজন সমাধান আপনাকে ট্রাফিক বন্ধ না করে লাইভ ব্রিজের নিচে কাজ করার অনুমতি দেয়।

প্রশ্ন ৮ঃ কোন রক্ষণাবেক্ষণ প্রয়োজন?

উত্তরঃ হাইড্রোলিক পিল ড্রাইভার সিস্টেমটি স্ট্যান্ডার্ড খননকারীর হাইড্রোলিক তেল ব্যবহার করে। প্রতি 50 ঘন্টার মধ্যে ঘূর্ণায়মান রিং এবং কুলিং পিভটগুলির নিয়মিত তৈলাক্তকরণ সুপারিশ করা হয়।500 অপারেটিং ঘন্টা পরে ক্ল্যাম্প চোয়াল পরিধানের জন্য পরীক্ষা করা উচিতকোন বিশেষ সরঞ্জাম বা প্রশিক্ষণের প্রয়োজন নেই।
